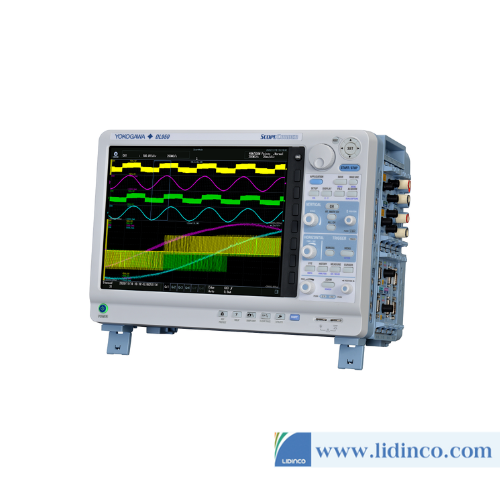

Bộ Ghi Dữ Liệu Yokogawa DL950 ScopeCorder Data Acquisition Recorder

Thông tin sản phẩm

Thương hiệu: Yokogawa
Model: DL950
Bảo hành: 12 tháng

Data sheet

Giá: Liên hệ

Thông tin liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

bn@lidinco.com

0936.148.348

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Yêu cầu báo giá

Tính linh hoạt để khám phá thêm

DL950 là sự kết hợp độc đáo giữa máy hiện sóng tín hiệu hỗn hợp và máy ghi thu thập dữ liệu di động có thể được sử dụng để ghi lại cả các sự kiện nhất thời tốc độ cao và xu hướng dài hạn

Chỉ ScopeCorder mới có sự kết hợp phù hợp giữa số lượng kênh, loại đầu vào, kích hoạt và ghi để giải quyết công việc phát triển và khắc phục sự cố hệ thống cơ điện. Với nhiều loại phép đo, hiệu suất tuyệt vời và độ tin cậy cao, DL950 ScopeCorder sẽ nhanh chóng trở thành thiết bị có giá trị nhất trong phòng thí nghiệm của bạn.

Cái nhìn sâu sắc về các chi tiết dạng sóng tốt nhất

Tốc độ lấy mẫu tốc độ cao 200 MS/s

Bộ nhớ lớn 8 điểm G

Ghi âm dài vào bộ nhớ flash bên trong ở tốc độ 20 MS/s

Truyền dữ liệu tốc độ cao Ethernet 10 Gbps

Độ phân giải tương tự lên tới 16 bit

DL950 ScopeCorder Touch Screen | Yokogawa Test&Measurement

Tính linh hoạt để khám phá thêm
8 khe cắm mô-đun đầu vào
Lên tới 160 kênh được đồng bộ hóa
Một loạt các mô-đun plug-in riêng biệt
Dễ dàng sử dụng
Menu ứng dụng được thiết kế mới
Màn hình cảm ứng lớn 12,1 inch

Like a high speed DAQ or long memory Oscilloscope

New high-speed module and 10 Gbps Ethernet

200 MS/s 14 Bit Isolation Module

Accurately captures switching waveforms of inverters and fastmoving noises around the power supply.

Isolated input of up to 1000 V
ADC resolution 14 bit
Wide band of 40 MHz
Up to 20 seconds of continuous acquisition

10 GE data transfer (/C60 option)

Using 10 Gbps Ethernet, up to 20 MS/s of data can be stored in real time on a PC. An SFP+ module, a fiber optic cord, and the PC software IS8000 are used for data transfer. *Please use a commercially available SFP+ module and a 10 GE fiber optic cord.When transferring files, high speed transfer is not possible.

Versatile and integrated measurements

Multi-unit and instrument synchronous measurement

Multi-unit synchronization of up to 160-CH (/C50 option)

The number of channels can be extended up to 160 by connecting up to four sub units to a single main unit with optical fiber cords. Synchronize measure start/stop, trigger, and sample clock of the sub units from the main unit.

Multi-unit synchronization of up to 160-CH (/C50 option)

**IEEE1588*/IRIG and GPS time synchronization (/C35, /C40 option)**

Time synchronization with IEEE1588 signals is available. With the /C40 option, the DL950 can output IEEE1588 master signals. Time synchronization using IRIG and GPS is also available (/C35 option).

Applications *Please use the Optical Transceiver Module 720941 and the Fiber Optic Cord 720942

Battery cell evaluation
Multi-point vibration analysis
Multi-point strain test

Application-Driven Menu

Easy access to frequently-used applications

Touch any application icon and the graphical setup screen appears. Intuitively change the settings prior to measurement by following the wizard screen.

Motor and inverter test

Power and harmonics analysis (/G05 option)

A single DL950 is all you need to evaluate a system with battery-driven motors, such as an EV. The DL950 calculates the conversion efficiency from the input and output power of the inverter and analyzes the effects of harmonics caused by external disturbances while capturing mechanical variations in motor speed and torque.

Encoder rotary angle (/G03 or /G05 option)

The DL950 can calculate the rotation angle from the pulses output from an encoder and display the trend of the rotation angle as a waveform. The rotation angle and its control signal can be simultaneously observed and inspected for abnormalities.

Long term data recording

Dual capture function

For durability testing, it is necessary to capture transient phenomena with a high-speed sample rate, even when monitoring low-speed data to visualize long-term trends. The dual capture function uniquely resolves these conflicting requirements by simultaneously recording at two different sample rates.

Physical phenomena analysis

Strain gauge transducer measurement (/G03 or /G05 option)

Load, pressure, and acceleration can be measured by connecting a strain gauge-type transducer such as a load cell or torque sensor. This feature automatically calculates conversions from cumbersome calibration values and enables easy setting.

Power line analysis

Power line abnormality detection (Wave Window Trigger)

Special triggers are used to detect frequency fluctuations, voltage drops, and other phenomena that are difficult to detect with ordinary triggers. These triggers can also be used to detect typical power supply problems such as momentary power loss, sags, and surges.
