Tổng quan
- 5 1/2 Digit
Max Reading 120000
VFD Display
■ TH1951 Màn hình 5 1/2 chữ số (119.999 số đếm)
■ 12 khả năng đo khác nhau: DCV/ACV, DCI/ACI,Ω2W/Ω4W, Tần số/Chu kỳ, Kiểm tra đi-ốt, Tính liên tục, dB/dBm
■ Màn hình huỳnh quang chân không độ sáng cao
■ Đo điện áp và dòng điện AC hiệu dụng thực, băng thông lên đến 100kHz(TH1951)/300kHz(TH1961)
■ Độ chính xác phép đo DCV lên tới 0,0035%, độ phân giải lên tới 0,1uV
■ Tối đa. tốc độ đo: 1000 phép đo/giây
■ Đo tần số chính xác tương đương lên đến 1,1 MHz
■ Chế độ tương đối (REL) để loại bỏ giá trị đọc thừa
■ Có thể lựa chọn chế độ đo điện trở 2 W, 4W
■ Chức năng tính toán toán học mX +b, %, dB, dBm, v.v. tích hợp sẵn
■ Lưu trữ 512 giá trị đọc và thống kê MAX/MIN/AVER/STD
■ Lưu trữ lên tới 30.000 lần đọc (không có số liệu thống kê)
■ Chức năng so sánh HI/IN/LO
■ Giao diện USB, BPIB và RS-232 giúp giao tiếp hệ thống dễ dàng
■ Hiệu chuẩn mà không cần mở thùng máy
■ Có thể lưu trữ và nạp 10 bộ thiết lập đồng hồ vạn năng

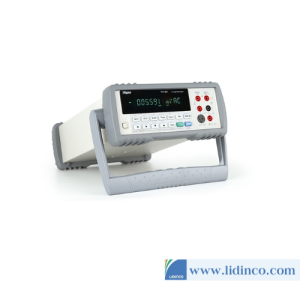

Đồng hồ vạn năng TH1951/TH1961 5 1/2, 6 1/2 chữ số có thể kiểm tra điện áp/dòng điện/điện trở nhanh và chính xác. Hiệu suất vượt trội của nó, chẳng hạn như số đếm tối đa 1.200.000, tốc độ đọc cao 1000 meas/giây cũng như độ chính xác điện áp DC 0,0035% mang đến một lựa chọn lý tưởng về chi phí hiệu quả cho khách hàng.

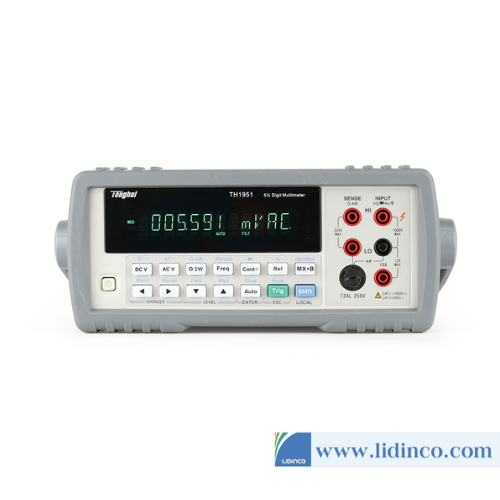

Thiết kế mặt trước ngắn gọn của TH1951/TH1961 giúp định vị và chọn chức năng đo dễ dàng hơn. Màn hình VFD độ sáng cao cho phép người dùng xem rõ ràng. 12 chức năng đo lường khác nhau của nó, bao gồm DCV/ACV, DCI/ACI, Ω 2W/Ω 4W, Tần số/Chu kỳ, Kiểm tra đi-ốt, Tính liên tục, dB/dBm, đáp ứng mọi nhu cầu đo lường cơ bản.
Nhiều công nghệ mới đã được áp dụng trong TH1951/TH1961, chẳng hạn như bộ chuyển đổi A/D 26 bit có độ ồn thấp, tốc độ cao mang lại hiệu suất tuyến tính tốt và độ ồn thấp. Bộ khuếch đại servo phản hồi nhanh, nguồn điện thả nổi và bộ khuếch đại đệm có độ lệch thấp tạo thành đầu trước của servo để loại bỏ sự suy giảm truyền thống, giảm độ lệch bù cũng như tăng tốc độ đo. SMD trong đồng hồ vạn năng làm giảm mật độ và âm lượng của hệ thống.
TH1951/TH1961 sử dụng mạch bảo vệ quá tải đầu vào đặc biệt có thể chịu được điện áp 1500V giữa đầu vào và mặt đất. Khi quá tải, nó có thể phục hồi nhanh chóng để đảm bảo an toàn và độ tin cậy của thiết bị.
Giao diện chuẩn GPIB, USB(hoặc RS-232) với phần mềm giao tiếp đa năng được sử dụng với TH1951/TH1961 để dễ dàng giao tiếp, phân tích và thống kê dữ liệu TH1951/TH1961 cũng như xây dựng hệ thống đo lường tự động. Hệ thống chấp nhận các bộ lệnh SCPI (lệnh tiêu chuẩn cho công cụ lập trình). Nó tương thích trong phần mềm truyền thông
Specifications
| Test Function | ||||||||||||||
| Test Parameter | DCV, ACV, DCI, ACI, Ω2W, Ω4W, FREQ, PERI DIODE, CONT | |||||||||||||
| Mathematics Function | mX+b, %, dB, dBm, REL | |||||||||||||
| Range | Auto, Manual | |||||||||||||
| Display | VFD | |||||||||||||
| Trigger Mode | INT/MAN/BUS/EXT | |||||||||||||
| Programmable Time Delay | 0 − 6000mS | |||||||||||||
| Reading Storage and Statistics | 2 to 512 readings can be stored, loaded and counted
Type of statistics: MAX, MIN, AVER, STD |
|||||||||||||
| Reading Hold | To find out best stable reading for each data block of the given reading number according to the given accuracy. | |||||||||||||
| Limitation Measurement | To judge HI, IN, LO and display, with ALARM for HI/LO | |||||||||||||
| Setup Storage | 10 setup files can be stored and loaded | |||||||||||||
| Calibration | Recommend Fluke 5520A with TH1951/TH1961 Accuracy Calibration software( option ) | |||||||||||||
| Communication Interface | SCPI command support for GPIB(optional), RS232(optional) and USB(standard) interface | |||||||||||||
| Specifications | ||||||||||||||
| Measurement Condition | ||||||||||||||
| Calibration interval: one year. Operation Humidity: 18°C−28°C, ≤90%RH; When resistor range is 10M and 100M, ≤70%RH. Warming up time: 30 min. Accuracy is expressed as: +/-(% of reading +% of range). Temperature coefficient: 0°C–18°C & 28°C–40°C, +0.1%×accuracy /°C. Following is the specification at slow mode, others please refer the operation manual . | ||||||||||||||
| Full Scale Reading Digits and Reading Rate (meas/sec) | ||||||||||||||
| Rate | Slow | Med | Fast | |||||||||||
| TH1951 | TH1961 | |||||||||||||
| Full Scale Reading (digits) | 119,999 | 1,199,999 | 119,999 | 11,999 | ||||||||||
| Reading Rate (meas/sec) |
DC V,DC I | 4 | 2 | 16 | 57 | |||||||||
| AC V,AC I | 3 | 1.5 | 4 | 25 | ||||||||||
| Ω 2W | 4 | 2 | 16 | 57 | ||||||||||
| Ω 4W | 3 | 1.5 | 10 | 33 | ||||||||||
| DC V | ||||||||||||||
| Range | Max. reading | Resolution | Accuracy | Input impedance | ||||||||||
| TH1951 | 100mV | 119.999 | 1µV | 0.02+0.008 | >10GΩ | |||||||||
| 1V | 1.19999 | 10µV | 0.01+0.004 | >10GΩ | ||||||||||
| 10V | 11.9999 | 100µV | 0.01+0.004 | >10GΩ | ||||||||||
| 100V | 119.999 | 1mV | 0.01+0.004 | 10MΩ | ||||||||||
| 1000V | 1010.00 | 10mV | 0.01+0.004 | 10MΩ | ||||||||||
| TH1961 | 100mV | 119.9999 | 0.1µV | 0.0065+0.0045 | >10GΩ | |||||||||
| 1V | 1.199999 | 1µV | 0.0040+0.0009 | >10GΩ | ||||||||||
| 10V | 11.99999 | 10µV | 0.0035+0.0005 | >10GΩ | ||||||||||
| 100V | 119.9999 | 100µV | 0.0045+0.0006 | 10MΩ | ||||||||||
| 1000V | 1010.000 | 1mV | 0.0055+0.0015 | 10MΩ | ||||||||||
| DC I | ||||||||||||||
| Range | Max. reading | Resolution | Accuracy | Burden voltage /shunt resistor |
||||||||||
| TH1951 | 10mA | 11.9999 | 0.1µA | 0.05+0.008 | <0.15V/10.1Ω | |||||||||
| 100mA | 119.999 | 1µA | 0.05+0.004 | <1.5V/10.1Ω | ||||||||||
| 1A | 1.19999 | 10µA | 0.10+0.004 | <0.3V/0.1Ω | ||||||||||
| 10A | 11.9999 | 100µA | 0.25+0.004 | <0.15V/10mΩ | ||||||||||
| TH1961 | 10mA | 11.99999 | 10nA | 0.05+0.004 | <0.15V/10.1Ω | |||||||||
| 100mA | 119.9999 | 0.1µA | 0.05+0.004 | <1.5V/10.1Ω | ||||||||||
| 1A | 1.199999 | 1µA | 0.08+0.004 | <0.3V/0.1Ω | ||||||||||
| 10A | 11.99999 | 10µA | 0.25+0.004 | <0.15V/10mΩ | ||||||||||
| AC V | ||||||||||||||
| Range | 100mV | 1V | 10V | 100V | 750V | |||||||||
| TH1951 | Max. reading | 119.999 | 1.19999 | 11.9999 | 119.999 | 757.5 | ||||||||
| Resolution | 1µV | 10µV | 100µV | 1mV | 10mV | |||||||||
| 10~20 Hz | 1.5+0.1 | |||||||||||||
| 20~50 Hz | 0.5+0.1 | |||||||||||||
| 50Hz~20 kHz | 0.1+0.1 | |||||||||||||
| 20~50 kHz | 0.3+0.15 | 0.3+0.1 | ||||||||||||
| 50~100 kHz | 1+0.15 | 1+0.1 | ||||||||||||
| TH1961 | Max. reading | 119.9999 | 1.199999 | 11.99999 | 119.9999 | 757.50 | ||||||||
| Resolution | 0.1µV | 1µV | 10µV | 100µV | 1mV | |||||||||
| 10~20 Hz | 1.50+0.20 | |||||||||||||
| 20~50 Hz | 0.50+0.10 | |||||||||||||
| 50Hz~100Hz | 0.10+0.03 | |||||||||||||
| 100~20 kHz | 0.05+0.03 | 0.08+0.03 | ||||||||||||
| 20~50 kHz | 0.15+0.05 | 0.11+0.05 | 0.18+0.05 | —— | ||||||||||
| 50~100kHz | 0.60+0.08 | —— | ||||||||||||
| 100~300kHz | 4.00+0.05 | —— | —— | |||||||||||
| Ω2W/Ω4W | ||||||||||||||
| Range | Max. reading | Resolution | Measurement current |
Accuracy | ||||||||||
| TH1951 | 100 Ω | 119.999 | 1mΩ | 1 mA | 0.05+0.008 | |||||||||
| 1 kΩ | 1.19999 | 10mΩ | 1 mA | 0.03+0.004 | ||||||||||
| 10 kΩ | 11.9999 | 100mΩ | 100μA | 0.03+0.004 | ||||||||||
| 100 kΩ | 119.999 | 1Ω | 10μA | 0.03+0.004 | ||||||||||
| 1 MΩ | 1.19999 | 10Ω | 10μA | 0.03+0.004 | ||||||||||
| 10 MΩ | 11.9999 | 100Ω | 7.0×Rx /(10M+Rx) |
0.1+0.004 | ||||||||||
| 100 MΩ | 119.999 | 1KΩ | 7.0×Rx /(10M+Rx) |
0.5+0.008 | ||||||||||
| TH1961 | 100 Ω | 119.9999 | 100µΩ | 1 mA | 0.010+0.004 | |||||||||
| 1 kΩ | 1.199999 | 1mΩ | 1 mA | 0.010+0.001 | ||||||||||
| 10 kΩ | 11.99999 | 10mΩ | 100μA | 0.010+0.001 | ||||||||||
| 100 kΩ | 119.9999 | 100m Ω | 10μA | 0.010+0.001 | ||||||||||
| 1 MΩ | 1.199999 | 1Ω | 10μA | 0.010+0.001 | ||||||||||
| 10 MΩ | 11.99999 | 10Ω | 7.0×Rx /(10M+Rx) |
0.040+0.001 | ||||||||||
| 100 MΩ | 119.9999 | 100Ω | 7.0×Rx /(10M+Rx) |
0.800+0.010 | ||||||||||
| Frequency | ||||||||||||||
| Range | Max. reading | Resolution | Accuracy | Sensitivity (sine wave) |
||||||||||
| TH1951 | 5Hz~10 Hz | 9.99999 | 10μHz | 0.05+0.1 | 200mV rms | |||||||||
| 10Hz~100Hz | 99.9999 | 100μHz | 0.01+0.01 | 40mV rms | ||||||||||
| 100Hz~100 kHz | 999.999 | 1mHz | 0.005+0.002 | 40mV rms | ||||||||||
| 100k~1.1MHz | 1099.99 | 1Hz | 0.005+0.002 | 100mV rms | ||||||||||
| TH1961 | 5Hz~10 Hz | 9.999999 | 1μHz | 0.05+0.1 | 200mV rms | |||||||||
| 10Hz~100Hz | 99.99999 | 10μHz | 0.01+0.01 | 40mV rms | ||||||||||
| 100Hz~100 kHz | 999.9999 | 10mHz | 0.005+0.002 | 40mV rms | ||||||||||
| 100k~1.1MHz | 1099.999 | 0.1Hz | 0.005+0.002 | 100mV rms | ||||||||||
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Multimeter Test Cable | TH26036 |  |
||||
| Optional | ||||||
| Accessories name | Model | |||||
| Four Terminal Test Line | TH26039 |  |
||||
