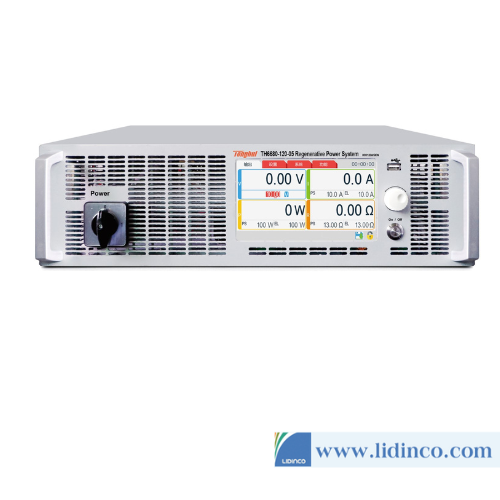

Bộ nguồn DC có thể lập trình hai chiều
Điện áp định mức: 80V
Dòng điện định mức: 120A
Công suất định mức: 5kW
Cung cấp năng lượng tích hợp và tải điện
Tính năng nổi bật
■ Nguồn điện: 342VAC-528VAC, 44-66Hz
■ Nguồn điện hai chiều và tải tái tạo được tích hợp
■ Hiệu suất phản hồi năng lượng lên tới 92,5%
■ Điện áp đầu ra 0-80VDC
■ Dòng ra: 120A, 240A, 360A
■ Công suất phát: 5KW, 10Kw, 15KW
■ Nhiều loại công suất đầu ra không đổi, có thể mở rộng lên tới 480kW
■ Với CV, CC, CR, CP ở chế độ nguồn và CV, CC, CR, CP ở chế độ tải
■ Tích hợp nhiều bộ tạo chức năng khác nhau
■ Màn hình cảm ứng điện dung TFT LCD 24 bit màu 7 inch
■ Mật độ công suất cao: Cao 3U, khung gầm 19 inch, công suất tối đa của một máy là 15kW
■ Hệ số công suất lên tới 0,99
■ Núm có thể được sử dụng để điều chỉnh thô và tinh các giá trị điện áp và dòng điện
■ Có thể đặt thời gian đầu ra định thời (0,01-9999,99S)
■ Thông tin màn hình được lưu trữ trong đĩa U
■ Giao diện có thể hoạt động bằng tiếng Trung và tiếng Anh
■ Hệ điều hành tập tin linh hoạt và thuận tiện
■ Phần mềm vận hành thiết bị có thể được tự động nâng cấp qua USB HOST
■ Giao diện tương tự được sử dụng để thực hiện điều khiển tương tự bên ngoài
■ RS232, USB HOST, Thiết bị USB, LAN, GPIB có thể hỗ trợ giao tiếp dữ liệu với PC và điều khiển từ xa của thiết bị
■ Tích hợp phần cứng bảo vệ OVP, OCP, OPP, OTP
■ Hỗ trợ giao thức SCPI và MODBUS
Ứng dụng
■ Thử nghiệm chung cho R&D và xác minh thiết kế
■ Năng lượng mới: pin mặt trời, xe điện mới, xe đạp điện
■ Kiểm tra và bảo dưỡng định kỳ bàn làm việc của dây chuyền sản xuất
■ Thử nghiệm tích hợp thiết bị tự động
■ Thử nghiệm mô phỏng quang điện mặt trời
■ Phòng thí nghiệm giảng dạy
■ Kiểm tra đèn LED
Thông số kĩ thuật
| Model | Voltage | Current | Power | Type |
| TH6680-120-05 | 0-80V | 0-120A | 5kW | Bidirectional |
| TH6680-240-10 | 0-80V | 0-240A | 10kW | Bidirectional |
| TH6680-360-15 | 0-80V | 0-360A | 15kW | Bidirectional |
| TH6680P-120-05 | 0-80V | 0-120A | 5kW | Power Supply |
| TH6680P-240-10 | 0-80V | 0-240A | 10kW | Power Supply |
| TH6680P-360-15 | 0-80V | 0-360A | 15kW | Power Supply |
| TH6680L-120-05 | 0-80V | 0-120A | 5kW | Electric Load |
| TH6680L-240-10 | 0-80V | 0-240A | 10kW | Electric Load |
| TH6680L-360-15 | 0-80V | 0-360A | 15kW | Electric Load |
| Model | TH6680-120-05 | TH6680-240-10 | TH6680-360-15 | |
| Rated Output (Power Mode) | Power | 0-5kW | 0-10kW | 0-15kW |
| Voltage | 0-80V | 0-80V | 0-80V | |
| Current | 0-120A | 0-240A | 0-360A | |
| Internal Resistance | 0.02-25Ω | 0.01-13Ω | 0.006-10Ω | |
| Rated Intput (Load Mode) | Power | 0-5kW | 0-10kW | 0-15kW |
| Voltage | 0-80V | 0-80V | 0-80V | |
| Current | 0-120A | 0-240A | 0-360A | |
| Internal Resistance | 0.02-25Ω | 0.01-13Ω | 0.006-10Ω | |
| Load Regulation Rate *1 | Voltage | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS |
| Current | ≤0.15%FS | ≤0.15%FS | ≤0.15%FS | |
| Power | ≤0.75%FS | ≤0.75%FS | ≤0.75%FS | |
| Power Regulation Rate *2 | Voltage | ≤0.02%FS | ≤0.02%FS | ≤0.02%FS |
| Current | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS | |
| Power | ≤0.05%FS | ≤0.05%FS | ≤0.05%FS | |
| Setpoint Resolution | Voltage | 10mV | 10mV | 10mV |
| Current | 0.1A | 0.1A | 0.1A | |
| Power | 1W | 1W | 1W | |
| Internal Resistance | 0.001Ω | 0.001Ω | 0.001Ω | |
| Readback Value Resolution | Voltage | 10mV | 10mV | 10mV |
| Current | 0.1A | 0.1A | 0.1A | |
| Power | 1W | 1W | 1W | |
| Internal Resistance | 0.001Ω | 0.001Ω | 0.001Ω | |
| Setpoint Accuracy 12 Months (25℃±5℃) |
Voltage | ≤0.1%FS | ≤0.1%FS | ≤0.1%FS |
| Current | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| Power | ≤1%FS | ≤1%FS | ≤1%FS | |
| Internal Resistance | ≤Max Resistance Value 1%±1% Max Current | |||
| Readback Value Accuracy 12 Months (25℃±5℃) |
Voltage | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS |
| Current | ≤0.2%FS | ≤0.2%FS | ≤0.2%FS | |
| Power | ≤1%FS | ≤1%FS | ≤1%FS | |
| Internal Resistance | ≤Max Resistance Value 1%±1% Max Current | |||
| Ripple and Noise (20Hz-2MHz) |
Differential Mode Voltage | ≤200mVp-p and 16mVrms | ≤320mVp-p and 25mVrms | ≤320mVp-p and 25mVrms |
| Differential Mode Current | ≤80mArms | ≤160mArms | ≤240mArms | |
| Dynamic Recovery Time (50%-100% Load) | ≤1.5ms（Recover to 100mv） | |||
| Remote Sensing Compensation | ≤0.5%FS | |||
| Power Replacement Efficiency | ≤93% | |||
| Energy Return Efficiency | ≤93% | |||
| Size and Weight | Size (WxHxD) mm | 430×133×703.5 | ||
| Overall Size (WxHxD)mm | 483×133×793.5 | |||
| Net Weight | 18.5kg | 25.5kg | 32.5kg | |
| Power Supply | 342VAC-528VAC, 44-66Hz | |||
