Tổng quan
- Điện áp định mức: 30V
- Dòng điện định mức: 33A
- Công suất định mức: 360W
- Phạm vi rộng / Công suất không đổi
■ Công suất định mức: 30V/33A/360W
■ Phạm vi hoạt động rộng và công suất đầu ra không đổi
■ Hiệu suất cao và mật độ năng lượng cao
■ Nội trở có thể lập trình, được thiết kế để mô phỏng đầu ra của pin
■ Chế độ ưu tiên dòng điện không đổi (CC), ngăn quá tải đối với nguồn điện LED
■ Chuỗi chính-phụ và hoạt động song song
■ Màn hình màu LCD 4,3 inch 24-bit
■ Thao tác bàn phím số
■ Điều chỉnh điện áp và dòng điện bằng núm vặn
■ Đầu ra hẹn giờ (0-3600.0s)
■ lập trình điện áp hoặc thời gian tăng hiện tại
■ RS232, USB HOST, THIẾT BỊ USB, LAN và giao diện điều khiển tương tự
Tóm lược

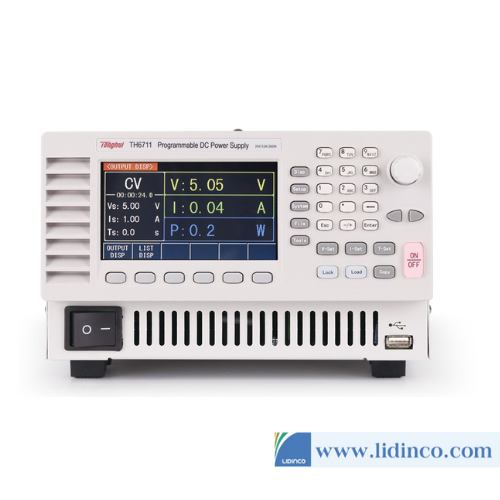

Sê-ri TH6700 là đầu ra một kênh, bộ nguồn DC chế độ chuyển đổi có thể lập trình phạm vi rộng, với ba công suất đầu ra là 360W, 720W và 1080W. Người dùng có thể nhận ra 2 master-slave nối tiếp hoặc 3 master-slave kết nối song song, để đạt được các yêu cầu về điện áp cao hơn và đầu ra dòng điện cao hơn.
Dòng TH6700 được thiết kế với chức năng điều chỉnh độ dốc cho phép người dùng cài đặt thời gian tăng và giảm của dòng điện và điện áp đầu ra. Khi thử nghiệm các thiết bị chiếu sáng và tụ điện lớn, dòng điện khởi động sẽ được tạo ra ngay khi bật đầu ra, điều này làm giảm đáng kể tuổi thọ của các bộ phận được thử nghiệm. Trong trường hợp này, chức năng độ dốc đảm bảo việc truyền điện áp trơn tru và chậm tại thời điểm chuyển đổi, giúp các bộ phận được thử nghiệm không bị hư hỏng.
Chế độ ưu tiên CV/CC sê-ri TH6700 bảo vệ tốt các bộ phận được kiểm tra. Nguồn điện truyền thống ở chế độ CV sẽ ngay lập tức mang lại dòng điện đột biến lớn cho tải điện dung trong khi bật đầu ra. Bộ nguồn sê-ri TH6700 có thể chạy ở chế độ CC khi bắt đầu đầu ra, giúp tránh dòng điện cực đại đột ngột và bảo vệ thiết bị khỏi bị hư hỏng do dòng điện tăng đột biến.
Dòng TH6700 có thể mô phỏng đầu ra của pin bằng điện trở bên trong có thể lập trình. Chẳng hạn, pin cung cấp năng lượng cho thiết bị, điện áp đặt vào giảm khi nó đi qua điện trở trong của pin. Với bộ nguồn sê-ri TH6700, điện trở trong có thể được mô phỏng bằng cách đặt các giá trị, do đó làm giảm điện áp đầu ra.
Dòng TH6700 cung cấp chức năng bảo vệ OVP, OCP và OTP. Khi điện áp hoặc dòng điện đầu ra vượt quá giá trị đặt trước, đầu ra sẽ bị tắt ngay lập tức. Khi nhiệt độ bên trong máy vượt quá một nhiệt độ nhất định, đầu ra cũng sẽ bị tắt.
Dòng TH6700 có thể được kết nối với phép đo 2 hoặc 4 đầu từ bảng điều khiển phía sau. Phép đo 4 đầu có chức năng bù từ xa, bù áp suất giảm từ nguồn điện đến các bộ phận cần kiểm tra.
Dòng TH6700 được trang bị nhiều giao diện, chẳng hạn như USB HOST, USB DEVICE, LAN, RS232 và giao diện điều khiển analog. Chế độ CV/CC được điều khiển bởi điện áp bên ngoài và điện trở bên ngoài được thực hiện thông qua giao diện điều khiển tương tự. Hoạt động nối tiếp hoặc song song được thực hiện thông qua giao diện điều khiển tương tự. Nó cũng hỗ trợ điện áp bên ngoài hoặc điện trở bên ngoài để kiểm soát đầu ra của thiết bị.
Ứng dụng
■ R & D và thử nghiệm chung xác minh thiết kế
■ Năng lượng sạch, pin mặt trời, xe điện
■ Kiểm tra và bảo trì định kỳ bảng dây chuyền sản xuất
■ Thử nghiệm tích hợp thiết bị tự động
■ Thử nghiệm mô phỏng quang điện mặt trời
■ Phòng thí nghiệm giảng dạy
■ Kiểm tra đèn LED
Thông số kĩ thuật
| Model | Voltage | Current | Power |
| TH6711 | 0-30V | 0-33A | 360W |
| TH6712 | 0-30V | 0-66A | 720W |
| TH6713 | 0-30V | 0-100A | 1080W |
| TH6721 | 0-80V | 0-12.5A | 360W |
| TH6722 | 0-80V | 0-25A | 720W |
| TH6723 | 0-80V | 0-37.5A | 1080W |
| TH6731 | 0-250V | 4.2A | 360W |
| TH6732 | 0-250V | 8.4A | 720W |
| TH6733 | 0-250V | 12.6A | 1080W |
| TH6741 | 0-800V | 1.32A | 360W |
| TH6742 | 0-800V | 2.64A | 720W |
| TH6743 | 0-800V | 3.96A | 1080W |
| Parameter | TH6711 | TH6712 | TH6713 | |
| Rated Output | Rated Power | 360W | 720W | 1080W |
| Max Power | Rated output *105% | |||
| Rated Voltage | 0-30V | 0-30V | 0-30V | |
| Max Voltage | 31.5V | |||
| Rated Current | 0-33A | 0-66A | 0-100A | |
| Max Current | 36A | 72A | 108A | |
| Setting | Voltage Range | 0-31.5V | ||
| Current Range | 0-36A | 0-72A | 0-108A | |
| Load Regulation | Voltage | ≤20mV | ||
| Current | ≤41mA | ≤77mA | ≤113mA | |
| Line Regulation | Voltage | ≤18mV | ||
| Current | ≤41mA | ≤77mA | ≤113mA | |
| Set Value Resolution | Voltage | 10mV | ||
| Current | 10mA | 10mA | 100mA | |
| Readback Value Resolution | Voltage | 10mV | ||
| Current | 10mA | 10mA | 100mA | |
| Set Value Accuracy (25℃±5℃) | Voltage (>0.1V) | ≤0.1%+10mV | ||
| Current (>0.1A) | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | |
| Readback Value Accuracy (25℃±5℃) | Voltage (>0.1V) | ≤0.1%+20mV | ||
| Current (>0.1A) | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | |
| Ripple and Noise (20Hz-2MHz) |
Differential Mode Voltage | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms |
| Differential Mode Current | ≤72mArms | ≤144mArms | ≤216mArms | |
| Dynamic Recovery Time (50%-100% Load) Load Frequency =100Hz |
Recover to 0.1% + 10mV: ≤2ms | |||
| Rise Time (Full Load) | 10%-90% | ≤50ms | ||
| Rise Time (No Load) | 10%-90% | ≤50ms | ||
| Drop Time (Full Load) | 90%-10% | ≤50ms | ||
| Drop Time (No Load) | 90%-10% | ≤500ms | ||
| Timer | Setting Range | 0-9999999 (Hour, Minute, Second) | ||
| Start Delay | Setting Range | 0-99.99s | ||
| Stop Delay | Setting Range | 0-99.99s | ||
| Slope Setting | Voltage Rise | 0.01-60V/s | ||
| Voltage Drop | 0.01-60V/s | |||
| Current Rise | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | |
| Current Drop | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | |
| Analog Internal Resistance | Setting Range | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω |
| External Voltage Control (25℃±5℃) |
CV Accuracy | Rated Output Voltage±0.5% | ||
| CC Accuracy | Rated Output Current±1% | |||
| External resistance control (25℃±5℃) |
CV Accuracy | Rated Output Voltage±1.5% | ||
| CC Accuracy | Rated Output Current±1.5% | |||
| Power Factor | 100VAC (Full Load) | 0.99 | ||
| 200VAC (Full Load) | 0.97 | |||
| Efficient | 100VAC (Full Load) | 75% | ||
| 200VAC (Full Load) | 77% | |||
| Master-Slave Control | Master-Slave Parallel | 3 Sets including the mater tester | ||
| Master-Slave Series | 2 Sets including the mater tester | |||
| Protection | OVP | 3-33V | 3-33V | 3-33V |
| Accuracy | N/A | |||
| OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | |
| Accuracy | N/A | |||
| OTP | Internal Temperature Rise Determines | |||
| Size and Weight | Overall Size (mm) | 215(W)×146(H)×420(D) | ||
| Shelf Size (mm) | 215(W)×132(H)×420(D) | |||
| Net Weight | 3kg | 5.3kg | 7.5kg | |
| Power Supply | 88-265VAC，50/60HZ | |||
| Note: Power regulation rate (88-132VAC or 170-265VAC, constant load). Load regulation rate (no load – full load, constant input voltage). Rise time (10%-90% of rated output voltage, with rated resistive load) Drop time (90%-10% of rated output voltage, with rated resistive load) Dynamic recovery time (when the load changes from 50% to 100% of the rated output current, the time for the output voltage to recover within the range of 0.1%+10mV of the rated output) |
||||
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| 26 Cores Analog Control Interface | TH26081 |  |
||||
