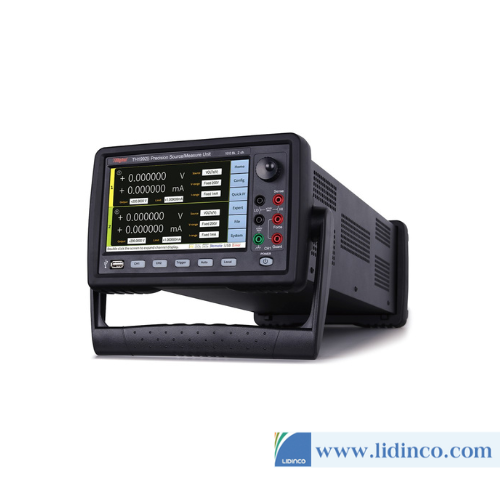

Máy Đo Đa Năng DMM Chính Xác Cao Tonghui Hai Kênh TH1992B

Thông tin sản phẩm

Hãng sản xuất: Tonghui
Mã sản xuất: TH1992B
Bảo hành: 12 tháng

Data sheet

Giá: Liên hệ

Thông tin liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

bn@lidinco.com

0936.148.348

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Yêu cầu báo giá

Đơn vị đo lường nguồn
Điện áp/Dòng điện một chiều: +/-210V, +/-3A
Nguồn xung: +/- 10,5A
số kênh 2
5,5 chữ số

Đặc trưng

• Màn hình cảm ứng điện dung 7 inch, độ phân giải 800×480

• Hệ điều hành Linux

• Đo lường và đầu ra công suất chính xác bốn góc phần tư

• Đầu ra và đo lường kênh đơn/kép

• Điện áp DC lên tới ±210V, dòng điện một chiều ±3A/xung ±10.5A

• Độ phân giải phép đo tối thiểu 10fA/100nV (6 1/2 chữ số)

• Độ phân giải nguồn tối thiểu 10fA/100nV (6 1/2 chữ số)

• Tốc độ lấy mẫu lên tới 1.000.000 điểm/giây

• Tạo dạng sóng tùy ý

• Chức năng quét danh sách (khoảng thời gian tối thiểu 1μs)

• Tạo trực tiếp các đường cong I/V của điốt, triode, ống MOS và IGBT

Tom lược

Bộ nguồn/đo chính xác sê-ri TH1991/TH1992 có thể xuất và đo điện áp và dòng điện cùng một lúc. Thiết bị tích hợp các chức năng của nguồn hiện tại, nguồn điện áp, vôn kế và ampe kế, và mỗi chức năng có thể được chuyển đổi tùy ý.

Bộ nguồn/đo chính xác sê-ri TH1991/TH1992 có thể xuất ra điện áp DC lên tới ±210V, dòng điện một chiều ±3A và dòng xung ±10,5A, nguồn điện tối thiểu 10fA/100nV và độ phân giải phép đo, hỗ trợ lấy mẫu tốc độ cao và có thể tạo dạng sóng tùy ý .

Sê-ri đơn vị nguồn/đo chính xác sê-ri TH1991/TH1992 sử dụng màn hình cảm ứng điện dung 7 inch, với hệ điều hành Linux ở lớp dưới cùng, giao diện người dùng đồ họa tương tác và các chế độ hiển thị khác nhau, đồng thời tích hợp điốt, ba cực, ống MOS và IGBT, v.v. thiết bị. Chức năng quét đường cong I/V có thể hoàn thành kiểm tra chức năng IV mà không cần kết nối với máy tính chủ, điều này có thể cải thiện đáng kể hiệu quả kiểm tra.

Sê-ri TH1991/TH1992 của thiết bị nguồn/đo chính xác với các chức năng đo lường và nguồn tích hợp và toàn diện là lý tưởng để thử nghiệm chất bán dẫn, thiết bị chủ động/thụ động và nhiều loại thiết bị và vật liệu khác.

Sê-ri TH1991/TH1992 của các đơn vị nguồn/đo chính xác được sử dụng rộng rãi trong R&D và các ứng dụng giáo dục, phát triển công nghiệp, thử nghiệm và sản xuất.

Ứng dụng

• Kiểm tra linh kiện bán dẫn, rời rạc và thụ động

Điốt, Điốt laze, đèn LED
Bộ tách sóng quang, cảm biến
Transistor hiệu ứng trường, triode
IC (IC, RFIC, MMIC)
Điện trở, biến trở, nhiệt điện trở, công tắc

• Thử nghiệm thiết bị điện tử chính xác và năng lượng xanh

PV
bán dẫn điện
Ắc quy
xe hơi
Dụng cụ y khoa
Nguồn thiên vị nguồn và DC để kiểm tra cấp độ bo mạch

• Nghiên cứu và Giáo dục

Nghiên cứu vật liệu mới
Thuộc tính thiết bị nano
từ điện trở khổng lồ
thiết bị hữu cơ
Bất kỳ nguồn hoặc phép đo I/V chính xác nào

Specifications

Model				TH1991C	TH1991B	TH1991A	TH1991	TH1992A	TH1992
Display
Display				7-inch capacitive touch screen, resolution 800×480
Key Parameters
Channel				1	1	1	1	2	2
Max Output	Voltage			±63V	±210V	±210V	±210V	±210V	±210V
	Current		DC	±1.515A	±3.03A	±3.03A	±3.03A	±3.03A	±3.03A
			Impulse	——	——	±10.5A	±10.5A	±10.5A	±10.5A
Power Source	Max Digits		Digits	5 1/2	5 1/2	5 1/2	6 1/2	5 1/2	6 1/2
	Min Resolution		Voltage	1μV	1μV	1μV	100nV	1μV	100nV
			Current	1pA	100fA	1pA	10fA	1pA	10fA
Measurement	Max Digits		Digits	6 1/2	6 1/2	6 1/2	6 1/2	6 1/2	6 1/2
	Min Resolution		Voltage	100nV	100nV	100nV	100nV	100nV	100nV
			Current	100fA	10fA	100fA	10fA	100fA	10fA
Voltage Range				200mV-60V	200mV-200V
Min Time Interval				50μs	20μs	10μs	1μs	10μs	1μs
Voltage Source (Accuracy: Reading % + Bias, Noise: peak-to-peak (0.1Hz-10Hz))
Range	±200mV	Programming Resolution		1μV	1μV	1μV	100nV	1μV	100nV
		Accuracy		±(0.015% + 225μV)
		Nosie		≤10μV
		Max Voltage		±210 mV
	±2V	Programming Resolution		10μV	10μV	10μV	1μV	10μV	1μV
		Accuracy		±(0.02% + 350μV)
		Nosie		≤20μV
		Max Voltage		±2.1V
	±20V	Programming Resolution		100μV	100μV	100μV	10μV	100μV	10μV
		Accuracy		±(0.015% + 5mV)
		Nosie		≤200μV
		Max Voltage		±21V
	±200V	Programming Resolution		1mV	1mV	1mV	100μV	1mV	100μV
		Accuracy		±(0.015% + 50mV)
		Nosie		≤2mV
		Max Voltage		±210V
Voltage Measurement (Accuracy: Reding %+ Bias)
Range	±200mV	Measurement Resolution		100nV
		Accuracy		±(0.015% + 225μV)
	±2V	Measurement Resolution		1μV
		Accuracy		±(0.02% + 350μV)
		Measurement Resolution		10μV
	±20V	Accuracy		±(0.015% + 5mV)
	±200V	Measurement Resolution		100μV
		Accuracy		±(0.015% + 50mV)
Current Source (Accuracy: Reading % + Bias, Noise: peak-to-peak (0.1Hz-10Hz))
Range	±10nA	Programming Resolution		1pA	100fA	1pA	10fA	1pA	10fA
		Accuracy		±(0.10% + 50pA)
		Nosie		≤1pA
		Max Current		±10.5nA
	±100nA	Programming Resolution		1pA	1pA	1pA	100fA	1pA	100fA
		Accuracy		±(0.06% + 100pA)
		Nosie		≤2pA
		Max Current		±105 nA
	±1μA	Programming Resolution		10pA	10pA	10pA	1pA	10pA	1pA
		Accuracy		±(0.025% + 500pA)
		Nosie		≤25pA
		Max Current		±1.05μA
	±10μA	Programming Resolution		100pA	100pA	100pA	10pA	100pA	10pA
		Accuracy		±(0.025% + 1.5nA)
		Nosie		≤60pA
		Max Current		±10.5μA
	±100μA	Programming Resolution		1nA	1nA	1nA	100pA	1nA	100pA
		Accuracy		±(0.02% + 25nA)
		Nosie		≤2nA
		Max Current		±105μA
	±1mA	Programming Resolution		10nA	10nA	10nA	1nA	10nA	1nA
		Accuracy		±(0.02% + 200nA)
		Nosie		≤6nA
		Max Current		±1.05mA
	±10mA	Programming Resolution		100nA	100nA	100nA	10nA	100nA	10nA
		Accuracy		±(0.02% + 2.5μA)
		Nosie		≤200nA
		Max Current		±10.5mA
	±100mA	Programming Resolution		1μA	1μA	1μA	100nA	1μA	100nA
		Accuracy		±(0.02% + 20μA)
		Nosie		≤600nA
		Max Current		±105mA
	±1A	Programming Resolution		10μA	10μA	10μA	1μA	10μA	1μA
		Accuracy		±(0.03% + 1.5mA)
		Nosie		≤70μA
		Max Current		±1.05A
	±1.5A	Programming Resolution		10μA	10μA	10μA	1μA	10μA	1μA
		Accuracy		±(0.05% + 3.5mA)
		Nosie		≤100μA
		Max Current		±1.515A
	±3A	Programming Resolution		100μA	100μA	100μA	10μA	100μA	10μA
		Accuracy		±(0.4% + 7mA)
		Nosie		≤120μA
		Max Current		±3.03A
	±10A (Impulse)	Programming Resolution		100μA	100μA	100μA	10μA	100μA	10μA
		Accuracy		±(0.4% + 25mA)
		Nosie		——
		Max Current		±10.5 A
Current Measurement
Range	±10 nA	Measurement Resolution		10fA
		Accuracy		±(0.10 % + 50 pA)
	±100nA	Measurement Resolution		100fA
		Accuracy		±(0.06% + 100pA)
	±1μA	Measurement Resolution		1pA
		Accuracy		±(0.025% + 500pA)
	±10μA	Measurement Resolution		10pA
		Accuracy		±(0.025% + 1.5nA)
	±100μA	Measurement Resolution		100pA
		Accuracy		±(0.02% + 25nA)
	±1mA	Measurement Resolution		1nA
		Accuracy		±(0.02% + 200nA)
	±10mA	Measurement Resolution		10nA
		Accuracy		±(0.02% + 2.5μA)
	±100mA	Measurement Resolution		100nA
		Accuracy		±(0.02% + 20μA)
	±1A	Measurement Resolution		1μA
		Accuracy		±(0.03% + 1.5mA)
	±1.5A	Measurement Resolution		1μA
		Accuracy		±(0.05% + 3.5mA)
	±3A	Measurement Resolution		10μA
		Accuracy		±(0.4% + 7mA)
	±10A	Measurement Resolution		10μA
		Accuracy		±(0.4% + 25mA)
Pulse source (pulse width refers to the time from 10% rising edge to 90% falling edge, base level: pulse low level, peak level: pulse high level)
Minimum programmable pulse width				50μs
Pulse width programming resolution				1μs
Max Voltage of DC or Impulse	210V	Max Peak Current		0.105A
		Max Base Current		0.105A
		Impulse Width		50μs – 99999.9s
		Max Duty Cycle		99.9999%
	21V	Max Peak Current		1.515A
		Max Base Current		1.515A
		Impulse Width		50μs – 99999.9s
		Max Duty Cycle		99.9999%
	6V	Max Peak Current		3.03A
		Max Base Current		3.03A
		Impulse Width		50μs – 99999.9s
		Max Duty Cycle		99.9999%
Impulse Only	200V	Max Peak Current		1.515A
		Max Base Current		50mA
		Impulse Width		50μs – 2.5ms
		Max Duty Cycle		2.5%
	180V	Max Peak Current		1.05A
		Max Base Current		50mA
		Impulse Width		50μs – 10ms
		Max Duty Cycle		2.5%
	6V	Max Peak Current		10.5A
		Max Base Current		0.5A
		Impulse Width		50μs – 1ms
		Max Duty Cycle		2.5%
Resistance Measurement (Auto resistance measurement mode, 4-wire, 2V range)
Range	2Ω	Resolution		1μΩ
		Test Current		1A
		Current Range		1A
		Total Tolerance		0.2% + 0.00035Ω
	20Ω	Resolution		10μΩ
		Test Current		100mA
		Current Range		100mA
		Total Tolerance		0.06% + 0.0035Ω
	200Ω	Resolution		100μΩ
		Test Current		10mA
		Current Range		10mA
		Total Tolerance		0.065% + 0.035Ω
	2kΩ	Resolution		1mΩ
		Test Current		1mA
		Current Range		1mA
		Total Tolerance		0.06% + 0.35Ω
	20kΩ	Resolution		10mΩ
		Test Current		100μA
		Current Range		100μA
		Total Tolerance		0.065% + 3.5Ω
	200kΩ	Resolution		100mΩ
		Test Current		10μA
		Current Range		10μA
		Total Tolerance		0.06% + 35Ω
	2MΩ	Resolution		1Ω
		Test Current		1μA
		Current Range		1μA
		Total Tolerance		0.095% + 350Ω
	20MΩ	Resolution		10Ω
		Test Current		100nA
		Current Range		100nA
		Total Tolerance		0.18% + 3.5kΩ
	200MΩ	Resolution		10Ω
		Test Current		10nA
		Current Range		10nA
		Total Tolerance		1.08% + 35kΩ
Interface				RS232C, USB HOST, USB DEVICE, LAN, HANDLER
Environment and Temperature
Operation temperature and humidity range				23°C±5°C
Storage temperature and humidity range				23°C±5°C
Accuracy guarantees temperature and humidity				23°C±5°C
Preheat time				60 Minutes
Ambient temperature change				30% to 80% RH
Calibration cycle				One year
General Parameter
Power Supply				90 V to 264 V, 47Hz to 63Hz, 250 VA maximum
Power				31.8W
Shelf Size				125mmx132mmx480mm
Dimensions				236mmx154mmx526mm
Weight				About 6kg (Single Channel) / 7.5kg (Dual Channel)

Thương hiệu	Tonghui
