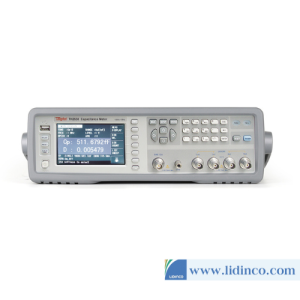

Máy Đo Điện Dung Chính Xác Cao – Precision Capacitance Meter Tonghui TH2638C

Tổng quan

• Tần số 100Hz, 120Hz, 1kHz, 10kHz, 1KHz
• Độ chính xác cơ bản: C, 0,07%. D +/- 0,0005
• Tín hiệu xoay chiều: 0,1V-1V
• Màn hình LCD 4.3″, Tốc độ cao

■ Màn hình TFT LCD 4,3 inch

■ Giao diện hoạt động bằng tiếng Trung và tiếng Anh có thể lựa chọn

■ Tối đa. tần số thử nghiệm: 1KHz

■ Tốc độ kiểm tra cao nhất: 2,3ms/lần

■ Độ chính xác kiểm tra cơ bản : ±0,07%

■ Hệ số suy hao: ±0,0005

■ V, I kiểm tra chức năng giám sát mức tín hiệu

■ Đo trở kháng thấp, chức năng bù mức tín hiệu

■ Bộ so sánh 11 ngăn tích hợp

■ Lưu trữ tệp nội bộ và lưu trữ tệp đĩa U bên ngoài

■ Dữ liệu kiểm tra có thể được lưu trực tiếp vào đĩa U

■ Ảnh chụp màn hình có thể được lưu trong đĩa U

■ Tương thích với các lệnh SCPI

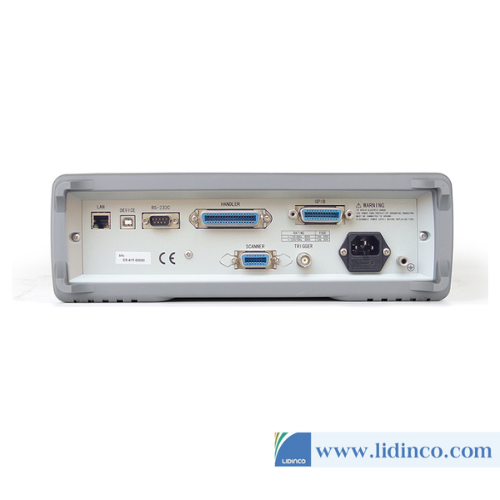

■ Giao diện RS232C, USB CDC, LAN, XỬ LÝ, GPIB

■ Giao diện người thao tác và giao diện máy quét

■ Chức năng kiểm tra liên hệ

■ Đồng bộ nguồn tín hiệu

■ Chức năng offset ở tần số kiểm tra 1KHz (±1, ±2%)

Tóm lược

■ Dòng TH2638 là máy đo điện dung chính xác mới với tần suất kiểm tra cao hơn. Với kích thước nhỏ và hình thức di động, thuận tiện cho việc sử dụng trên kệ. Với độ chính xác cơ bản là ± 0,07%, độ chính xác tổn thất là 0,0005, tần số kiểm tra lên tới 1 MHz, màn hình LCD 4,3 inch, giao diện vận hành tiếng Trung-Anh có thể lựa chọn, dòng TH2638 dễ vận hành và cung cấp phép đo nhanh và đáng tin cậy cho quá trình sản xuất tụ gốm. Ngoài ra, nó có thể kiểm tra tất cả các loại tụ điện từ giá trị thấp đến giá trị cao. Kết quả test nhiều lần 1 tụ điện khá ổn định và chính xác kể cả với những tụ điện có giá trị thấp hơn. Máy kiểm tra tương thích với bộ lệnh SCPI và được định cấu hình với giao diện người thao tác và máy quét, giao diện máy quét có thể quét hiệu chuẩn lỗi mở/ngắn/tải trong mỗi kênh, tối đa 256 kênh. Ở tần số thấp, có chức năng bù mức tín hiệu. Khi trở kháng rất nhỏ, nội trở trong nguồn tín hiệu và cáp thử nghiệm sẽ làm cho điện áp trên đầu cuối của DUT thấp hơn phạm vi đã đặt, sau đó chức năng này sẽ điều chỉnh mức đến phạm vi đã đặt.

Có một chức năng kiểm tra bổ sung cho lỗi tiếp xúc, đặc biệt là đối với các dây chuyền sản xuất, chức năng này có thể phát hiện lỗi tiếp xúc giữa các DUT với máy kiểm tra và không cần thêm thời gian để thực hiện thao tác này. Nó giữ chức năng nguồn tín hiệu giống như thử nghiệm thực, khi có thử nghiệm thực, tín hiệu thử nghiệm có thể được tạo trong DUT và không có bất kỳ tín hiệu thử nghiệm nào khi kết nối và ngắt kết nối DUT, do đó sẽ giảm thiệt hại cho vật cố định hoặc điểm kiểm tra khi có dòng điện lớn khi tiếp xúc không thành công. Khi tần số kiểm tra là 1 MHz, tần số kiểm tra có thể được đặt Rel (giá trị bù là ± 1%, ± 2%). Trong thử nghiệm tụ điện mảng, chức năng này có thể loại bỏ nhiễu giữa các cực liền kề và giảm sự khác biệt của kết quả thử nghiệm. Có hộp cấp liệu với máy kiểm tra, người dùng có thể đặt 9 hộp dựa trên kết quả C-D/Q/R/Q để tìm ra sản phẩm đạt và không đạt rồi cho vào các hộp khác nhau.

Thông số kĩ thuật

Accessary

Standard
Accessories name	Model
Test Fixture	TH26005C
Short circuit	TH26010
Kelvin test lead with box four-terminal insulation and lock	TH26011BS

Optional
Accessories name	Model
Magnetic ring fixture	TH26008A
