Tổng quan
- Kiểm tra điện áp: 10V-500V
- Kiểm tra phạm vi điện trở: 10kΩ-50TΩ
■ Màn hình LCD ma trận điểm 320×240
■ Chức năng sạc mạnh mẽ
■ Đo tốc độ cao: 100 lần đo/giây
■ Độ chính xác của phép đo cao: ±2% (< 1TΩ )
■ Chức năng phát hiện tiếp xúc cho các thành phần điện dung
■ Dải đo:TH2684 : 10kΩ đến 50TΩ TH2684A: 10kΩ đến 100TΩ
■ Kiểm tra dòng rò cực thấp: dòng tối thiểu là 10pA, độ chính xác: 2% ±2pA
■ Điện áp đo:TH2684: 10V – 500V, đầu ra kép TH2684A:10V–1000V, đầu ra đơn
■ Có thể thiết lập đầu ra kép (đầu ra điện áp nạp trước và đầu ra điện áp thử nghiệm).
■ Đầu ra điện áp nạp trước có thể được đặt để tuân theo đầu ra điện áp thử nghiệm và có thể được điều chỉnh chính xác trên điện áp thử nghiệm. Ngoài ra, điện áp nạp trước có thể được thiết lập để hoạt động ở chế độ độc lập.
■ Khi dòng điện thử nghiệm nhỏ hơn 10nA, có thể chọn trở kháng đầu vào bên trong trong khoảng từ 10kΩ đến 1MΩ để đảm bảo thử nghiệm nhanh chóng và chính xác.
■ Dòng sạc TH2684: có thể lựa chọn 2mA , 25mA, 200mA
Dòng sạc TH2684A: có thể lựa chọn 2mA , 25mA , 100mA
■ 7 phạm vi hiện tại, chế độ phạm vi thủ công hoặc tự động
■ Chức năng so sánh 4 ngăn
■ Chế độ kiểm tra trình tự lập trình được
■ Chế độ hiển thị và kiểm tra đường cong R-T và I-T
■ Thông số cài đặt cửa hàng tự động
■ Bản cứng màn hình được lưu dưới dạng tệp BMP vào đĩa U
■ Tự động nâng cấp firmware bằng đĩa U
■ Giao diện hoạt động bằng tiếng Trung và tiếng Anh có thể lựa chọn
■ Đạt được hệ thống kiểm tra tự động bằng giao diện Handler
■ Đạt được điều khiển từ xa bằng giao diện Thiết bị RS232C và USB
■ Hỗ trợ giao diện quét để kiểm tra hàng loạt
Tóm lược

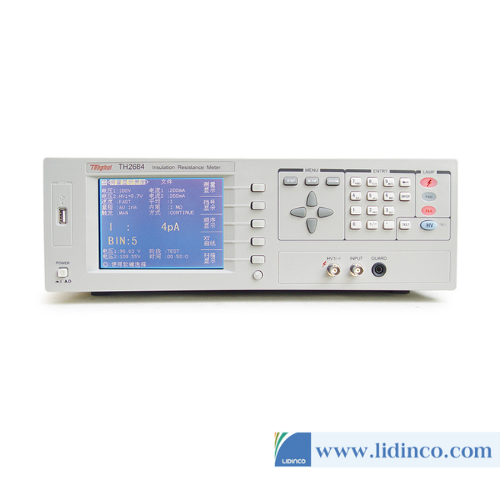

TH2684/TH2684A High Precision IR Tester là một công cụ đo thông minh được sử dụng để đo nhanh các đặc tính IR của các bộ phận và linh kiện điện tử, vật liệu điện môi, thiết bị, dây cáp, v.v. Màn hình LCD lớn và menu thân thiện với người dùng giúp bạn thao tác dễ dàng hơn.
Thiết bị này được thiết kế đặc biệt để kiểm tra IR tụ điện TH2684/TH2684A có thể đạt được các phép đo nhanh thông qua các phương pháp sau:
- Trở kháng đầu vào bên trong có thể lựa chọn: Nếu dòng điện lớn hơn 10nA, chỉ có thể sử dụng trở kháng đầu vào 10kΩ; nếu dòng điện dưới 10nA, bạn có thể chọn trở kháng 10kΩ hoặc 1MΩ để kiểm tra.
- Với đầu ra điện áp kép tích hợp, TH2684 có thể sạc các tụ điện lớn. Bằng đầu ra điện áp kép, TH2684 có thể xuất điện áp nạp trước lên đến 500V, 200mA. Ở chế độ theo dõi điện áp, điện áp nạp trước tuân theo đầu ra điện áp thử nghiệm và có thể được điều chỉnh chính xác. Các tính năng trên đảm bảo điện tích hoàn hảo của vật liệu điện dung.
- TH2684A có thể xuất điện áp 1000V, 100mA để sạc đầy vật liệu điện dung. Ngoài ra, người dùng có thể lập trình trình tự các bước đo (tối đa 18 bước) trên TH2684/TH2684A. Chẳng hạn, có thể lập trình các bước sạc, chờ, kiểm tra và xả. Mỗi bước có thể kéo dài tới 100 giây.
TH2684/TH2684A có chức năng phát hiện liên hệ độc đáo. Đối với vật liệu điện dung như tụ điện và cáp, chức năng phát hiện tiếp xúc có thể phát hiện tiếp xúc của các bộ phận được kiểm tra. Hơn nữa, chức năng phát hiện này sẽ không làm tăng bất kỳ thời gian thử nghiệm nào.
TH2684 trang bị các giao diện của RS232, THIẾT BỊ USB, QUÉT và Trình xử lý. Giao diện xử lý cung cấp sự thuận tiện cho hệ thống kiểm tra tự động; Giao diện QUÉT rất hữu ích cho phép đo khối lượng của các thành phần. Người dùng có thể sử dụng máy quét để tăng tốc độ đo các thành phần.
Thông số kĩ thuật
| Model | TH2684 | TH2684A |
| Resistance Test | ||
| Range | 10kΩ to 50TΩ | 10kΩ to 100TΩ |
| Accuracy | Test current > 100pA: 2%Test current ≤ 100 pA: 2% ± Vtest/2pA | |
| Current Test | ||
| Range | Range 1 :100uA – 1mA , Internal Input impedance 10 kΩ | |
| Range 2 :10uA – 100uA , Internal Input impedance 10 kΩ | ||
| Range 3 :1uA – 10uA , Internal Input impedance 10 kΩ | ||
| Range 4 :100nA – 1uA , Internal Input impedance 10 kΩ | ||
| Range 5 :10nA – 100nA, Internal Input impedance 10 kΩ | ||
| Range 6 :1nA – 10nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
| Range 7 :10pA – 1nA, Internal Input impedance 10 kΩ or 1MΩ (selectable) | ||
| Accuracy | 2% ± 2pA | |
| Measurement Voltage | ||
| Range | 10 to 500V, 1V resolution | to 1000V,1V resolution |
| Accuracy | 2% of readout,or ± 1V | |
| Source Resistance | 200Ω | |
| Current Limit | 2,25,or 200mA | 2, 25 , or 100mA |
| Voltage Output | Manually turn on or off on front panel, or controlled by built-in timer, or by remote control. | |
| Timing | Programmable charge time: 0 to 1000s | |
| Measurement Delay | 0 to 1000s programmable | |
| Discharge Resistance | 2kΩ | |
| Discharge Time | t = 0.03 x Cx (in μF), when Vtest falls to 1% of the test level. | |
| Measurement Speed | ||
| Trig Mode | Single measurement: < 100ms(exclude charge time)Average up to 100 measurements:<100+ (N-1) x 100 ms (exclude charge) | |
| Continuous Mode | Direct readout: 100ms – 10000ms depending on average number | |
| Comparator | bins:(3 bins for PASS,1 bin for FAIL) | |
| Range Mode | Auto, Hold | |
| Average Times | to100 | |
| Memory | Sets of setup values can be stored. | |
| Standard Interface | GPIB (optional), RS232C, HANDLER interface output, USBDEVICE ( USBTMC and USBCDC support), USBHOST, SCANNING | |
| Operating Temperature and Humidity | 10°C – 40°C, ≤90%RH |
| Power Supply | to 130 V AC(60Hz) orto 260V AC(50HZ) |
| Power Consumption | TH2684 : 250WTH2684A: 150W |
| Dimensions (W×H×D) | 430mm×400mm×130mm |
| Weight | TH2684 : 14kg TH2684A: 10kg |
