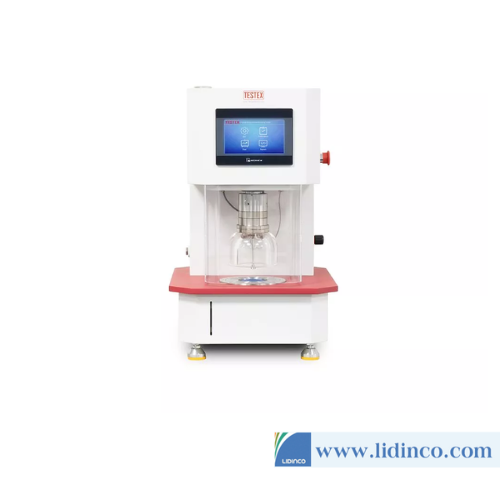

Máy đo độ bền nổ TF142, để kiểm tra độ bền nổ của giấy, vải dệt thoi hoặc dệt kim, vải không dệt, vải và bìa bằng tải trọng thủy lực dưới màng ngăn của máy thử độ bền nổ của một khu vực cụ thể. Máy thử nổ này bằng phương pháp thủy lực. Trong thử nghiệm nổ này, Mẫu sẽ đồng thời chịu các lực theo chiều dọc và sợi ngang và theo mọi hướng (phương pháp màng đàn hồi) cho đến khi nó giãn ra và đứt ra, để đo các đặc tính của nó như khả năng chịu lực căng và giãn nở.
Máy đo độ bền bùng nổ được các ngành công nghiệp và tổ chức sử dụng rộng rãi để kiểm tra độ bền của vải hoặc giấy. TESTEX là nhà sản xuất Máy kiểm tra độ bền bùng nổ chuyên nghiệp. Chúng tôi cung cấp cho bạn không chỉ máy đo độ bền nổ thủy lực mà còn cả máy đo độ bền nổ khí nén. Máy cường độ bùng nổ của chúng tôi tuân thủ nhiều tiêu chuẩn thử nghiệm bùng nổ, chẳng hạn như GB/T 7742.1 ISO 13938-1, ASTMD3786, v.v.
Các tính năng của Máy đo cường độ nổ TF142
Phương pháp thủy lực, được áp dụng phù hợp với tiêu chuẩn quốc tế.
Độ chính xác kiểm tra cao
Đo lường cảm biến áp suất và độ dịch chuyển với độ chính xác cao, hệ thống truyền động AC servo, lấy mẫu AD tốc độ cao và bộ xử lý ARM 32-bit, đảm bảo tần suất lấy mẫu cao, độ chính xác cao cũng như độ ồn vận hành thấp.
Bốn phương pháp kiểm tra
tốc độ không đổi, áp suất không đổi, giãn nở không đổi và thời gian nổ cố định.
Nhiều đảm bảo an ninh
Hệ thống nổ cảm ứng tự động, nhạy cảm và đáng tin cậy, thiết bị có chức năng bảo vệ quá phạm vi và mở rộng quá mức. Vì vậy, còn có tên máy kiểm tra cường độ nổ tự động.
Vỏ thủy tinh hữu cơ có độ an toàn cao được lắp bên ngoài giúp người dùng không bị thương khi thực hiện thử nghiệm nổ.
Thân thiện với người dùng
Kẹp khí nén sử dụng dễ dàng, kẹp đều, tránh trơn trượt, hư hỏng mẫu. Máy thử nghiệm nổ có thể được trang bị máy in nhiệt, có thể in trực tiếp các báo cáo; Phần mềm phân tích máy tính chuyên nghiệp (tùy chọn) có thể được kết hợp với máy tính.l
Nói một cách dễ hiểu, TF142 là một Máy kiểm tra cường độ bùng nổ kỹ thuật số mạnh mẽ và phổ biến.
Specifications of Bursting Strength Tester TF142
| Test Head and Clamp | 50c㎡(Φ79.8mm), 7.3c㎡(Φ30.5mm), the other sizes are available on request. |
| Power | 220/110 V 50/60 Hz |
| Dimension | 580mm * 450mm * 730mm |
| Test Area | Standard：7.3cm²（φ30.5mm); 50cm²（φ79.8mm） Optional：10cm²（φ35.7mm); 100cm²（φ112.8mm） |
| Expansion Range | 70mm±0.02mm |
| Pressurization Rate | 50～500mL/min |
| Pressure Unit | kPa、kg/cm2、bar、lb/in2 |
| Compressed Air | 600～800kPa |
| Model&Weight | TF142A 2000 kPa (290 psi), 127kg
TF142B 10000 kPa (1450 psi), 131kg |
| Standard Accessories | Test heads: 7.3cm2 & 50cm2. Elastic diaphragm Standard device Wrench Calibration plate Air pipe |
| Measurement range (1%~100% of full scale) |
TF142A Range 2000Kpa Minimum division value 1Kpa TF142B |
Models
- TF142A 2000 kPa (290 psi), 127kg
- TF142B 10000 kPa (1450 psi), 131kg
Standards
| GB/T 7742.1 | ISO 13938-1 | ASTMD3786 |
Ứng dụng của Máy đo cường độ nổ TF142
Máy kiểm tra độ bền nổ được áp dụng cho các loại bạt che xe tải, bạt, vải bạt lò xo, tấm che bể bơi, rèm máy nén, các ứng dụng đóng bao nông nghiệp, v.v. Chúng ta nên kiểm tra các loại vải dệt trên bằng máy kiểm tra độ bền nổ để đảm bảo rằng độ bền nổ đáp ứng các yêu cầu quy định.
Máy đo cường độ bùng nổ kỹ thuật số TF142 cung cấp khả năng đọc áp suất kỹ thuật số với cơ sở giữ đỉnh và màng chắn cao su có thể tái tạo. Ngoài ra, thiết bị kẹp tự động có chuông acrylic trong suốt và đèn LED được trang bị để người dùng dễ dàng quan sát, giúp người dùng dễ dàng bung độ bền của vải và độ bung của giấy.
Bộ vòng kẹp và chuông kiểm tra có thể hoán đổi cho nhau 7.3c㎡ (Φ30.5mm/l.22inch), 10c㎡ (Φ35.7mm), 50c㎡ (Φ79.8mm), 100c㎡ (Φ112.8mm).
Nguyên lý kiểm tra của Máy đo cường độ nổ TF142
Mẫu thử được cố định trên màng có thể biến dạng và sau đó màng được ép thủy lực cho đến khi vải phồng lên. Sự khác biệt giữa tổng áp suất cần thiết để mở rộng mẫu và áp suất cần thiết để ép màng là độ bền giãn nở của vải. Sử dụng máy kiểm tra độ bền bung vải của chúng tôi có thể thực hiện kiểm tra độ bung vải.
Ý nghĩa của việc kiểm tra độ bền nổ của vải
Thử nghiệm độ bền kéo ít áp dụng hơn đối với một số loại vải nhất định (ví dụ: vải dệt kim và ren) khi có thể thử nghiệm độ bền kéo đứt. Khi vải bị đứt, nó thường chịu áp lực theo các hướng dọc, ngang và chéo cùng một lúc. Một số loại vải dệt kim, chẳng hạn như vải dệt kim sợi ngang, kéo dài theo đường thẳng và co lại theo hướng ngang, với hướng thẳng và hướng ngang tương tác với nhau. Trong trường hợp kiểm tra độ bền kéo, nó cần kiểm tra riêng các hướng dọc, ngang và chéo, trong khi độ bền kéo đứt cho phép đánh giá độ bền của vải một lần.
Chào mừng bạn đến với TESTEX – nhà cung cấp máy thử độ bền nổ chuyên nghiệp – Máy thử độ bền nổ TF142A/B đang được bán, hãy liên hệ với chúng tôi để nhận báo giá máy thử độ bền nổ kỹ thuật số. Chúng tôi cung cấp cho bạn mức giá máy đo độ bền bùng nổ kỹ thuật số hợp lý.
Thuật ngữ và định nghĩa
Khu vực thử nghiệm: đề cập đến khu vực của mẫu thử trong bộ kẹp vòng.
Áp suất nổ hoặc áp suất được đặt tên khi nổ: áp suất tối đa được áp dụng cho mẫu thử được giữ cùng với màng đệm dưới cho đến khi mẫu nổ.
Cường độ nổ, còn được gọi là cường độ nổ: áp suất thu được bằng cách lấy áp suất nổ trung bình trừ đi áp suất màng ngăn.
Áp suất màng ngăn: áp suất tác dụng lên màng ngăn để đạt được độ giãn nở nổ trung bình của mẫu thử khi không có mẫu thử.
Độ căng khi nổ hay còn gọi là độ căng khi nổ: mức độ giãn nở của mẫu thử dưới áp suất nổ, được thể hiện dưới dạng chiều cao nổ hoặc thể tích nổ.
Chiều cao khi nổ: khoảng cách giữa bề mặt trên của mẫu trước khi giãn nở và đỉnh của mẫu ở áp suất nổ.
thể tích khi nổ: thể tích chất lỏng cần thiết khi nó đạt đến áp suất nổ.
time to bung: thời gian mẫu vải giãn nở bung ra
nguyên tắc kiểm tra
Mẫu thử được kẹp trên màng ngăn có thể mở rộng dưới áp suất chất lỏng được áp dụng để mở rộng màng ngăn và mẫu thử. Thể tích chất lỏng sẽ được tăng lên với tốc độ không đổi cho đến khi mẫu bị vỡ, và có thể đo được cường độ nổ và độ giãn nở khi nổ.
việc lấy mẫu
Mẫu phải được lấy theo tiêu chuẩn của sản phẩm hoặc thỏa thuận có liên quan. Các nếp gấp, nếp gấp, mép vải hoặc các khu vực không đại diện cho vải không được phép xuất hiện trên bề mặt mẫu. Thử nghiệm có thể được thực hiện bằng cách làm việc hệ thống kẹp mà không yêu cầu cắt mẫu nói chung.
thủ tục kiểm tra
Trước khi thử nghiệm, mẫu phải trải qua quá trình ổn định ở trạng thái thoải mái theo các tiêu chuẩn liên quan. Trong quá trình thử nghiệm, giữ mẫu trong điều kiện quy định và môi trường cần thiết cho thử nghiệm.
Lưu ý 1: Diện tích thử nghiệm phải là 50c㎡ đối với hầu hết các loại vải, đặc biệt là vải dệt kim. Tuy nhiên, diện tích thử ít nhất phải là 100c㎡ đối với vải có độ giãn dài thấp dựa trên kinh nghiệm và thử nghiệm trước, chẳng hạn như vải công nghiệp.
Lưu ý 2: Thí nghiệm so sánh nên được thực hiện với tốc độ tăng dần của diện tích thử nghiệm và thể tích.
Đặt tốc độ tăng âm lượng không đổi trong khoảng từ 100 cm3/phút đến 500 cm㎡3/phút. Hoặc tiến hành thử nghiệm trước và điều chỉnh thời gian nổ của thử nghiệm thành 20 giây ± 5 giây.
Đặt mẫu lên màng ngăn ở trạng thái phẳng và không có lực căng để tránh biến dạng trong mặt phẳng của nó. Kẹp mẫu thử bằng vòng kẹp để tránh hư hỏng và tránh trượt mẫu trong quá trình thử nghiệm. Điều chỉnh thiết bị ghi độ giãn nở về 0 và siết chặt nắp an toàn theo yêu cầu của thiết bị. Tạo áp lực lên mẫu vật cho đến khi nó bị phá hủy.
Ngay lập tức đặt lại thiết bị sau khi mẫu bị phá hủy, sau đó ghi lại áp suất nổ, chiều cao nổ hoặc thể tích nổ. Nếu khu vực bị hư hỏng của mẫu gần với mép của vòng kẹp, thì thực tế phải được ghi lại.
Tiếp theo lặp lại thử nghiệm trên các phần khác nhau của vải. Ít nhất phải lấy 5 mẫu thử. Nếu người mua và người bán đồng thuận, mẫu thử nghiệm có thể được tăng lên.
Xác định áp suất màng
Màng tiếp tục mở rộng cho đến khi nó đạt đến chiều cao hoặc âm lượng bùng nổ trung bình trong điều kiện thí nghiệm nêu trên.
kiểm tra làm ướt
Trong thử nghiệm làm ướt, các mẫu phải được ngâm tẩm trong nước ở cấp độ thứ ba với nhiệt độ 18 hoặc 22oC. Lấy mẫu ra khỏi chất lỏng và sử dụng giấy thấm để thấm nước thừa.
Báo cáo thử nghiệm
Trong một báo cáo thử nghiệm, cần phải hiển thị nội dung chung và kết quả thử nghiệm.
nội dung chung
a) Số
b) Mô tả mẫu bệnh phẩm và quy trình lấy mẫu (nếu có yêu cầu);
c) Số hiệu của thiết bị giãn nở.
đ) Khu vực sát hạch.
e) Tốc độ tăng thể tích hoặc trương nở và thời gian đứt.
f) Số lượng mẫu thử, dụng cụ kẹp bị hỏng và các xét nghiệm bị loại bỏ
g) Quan sát hiệu suất trương nở (ví dụ: một hoặc hai sợi hư hỏng theo hướng)
h) Trạng thái của mẫu thử (điều hòa hoặc trạng thái ướt)
i) Bất kỳ sai lệch nào của dữ liệu.
Kết quả kiểm tra
a) Độ trương nở trung bình
b) Chiều cao trương nở trung bình.
c) Thể tích trương nở trung bình (nếu yêu cầu).
d) Hệ số biến thiên giá trị CV liên quan (nếu cần);
e) Khoảng tin cậy liên quan (nếu cần).
