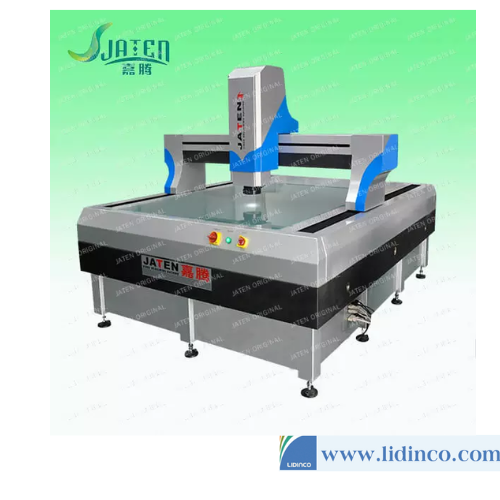

Các tính năng của máy đo video hành trình rộng MV series
- Loạt thiết bị đo ảnh tự động kích thước lớn với cấu trúc kiểu giàn, hiệu suất ổn định và thân máy ổn định không bị biến dạng.
- Động cơ servo ba trục X/Y/Z và việc sử dụng điều khiển chuyển động vòng kín kép đảm bảo hoạt động ổn định ở tốc độ cao và chức năng định vị chính xác,
- Cấu trúc bằng đá cẩm thạch đảm bảo sự ổn định và chính xác khi máy có hệ thống đo thị lực chất lượng cao hoạt động
- Nó chủ yếu được sử dụng trong bảng mạch PCB, CCL, kính phẳng, màn hình LCD, vật liệu cách điện công cụ và các ngành công nghiệp khác.
Thông số kĩ thuật:
|
Jaten MV Series Large Travel CNC Video Measuring Machine |
||||
|
Model |
MV-6060CNC |
MV-6080CNC |
MV-7070CNC |
|
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
600×600×200 |
600×800×200 |
700×700×200 |
|
dimensions (mm) |
1750×1510×1700 |
|||
|
Load-bearing weight (KG) |
30 |
|||
|
net Weight(KG) |
1960 |
|||
|
Model |
MV-1080CNC |
MV-1210CNC |
MV-1612CNC |
|
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
1000×800×200 |
1200×1000×200 |
1600×1200×200 |
|
dimensions (mm) |
2050×1610×1700 |
2200×1810×1700 |
2600×2010×1700 |
|
|
Model |
MV-1812CNC |
MV-2216CNC |
MV-2616CNC |
|
|
WORKING STAGE |
X,Y,Z-axis Travel(mm) |
1800×1200×200 |
2200×1600×250 |
2600×1600×200 |
|
dimensions (mm) |
2800×2010×1700 |
3200×2410×1850 |
3600×2410×1850 |
|
|
Accuracy |
X-Y-axis (mm) |
≤(3+L/200)um, Repeatability 2um |
||
|
Z-axis (mm) |
≤(4+L/200)um |
|||
|
Grating ruler |
High-precision grating ruler, resolution 0.5um |
|||
|
CCD |
Japan Sentech Color 625 colorful CCD Camera |
|||
|
Optical system |
Automatic Zoom Lens ,Object View:7~1.1mm, zoom ratio 12X, Video Total Magnification:30X~230X ,Optional laser ,UK Renishaw Probe , can measure the thickness of transparent glass and flatness |
|||
|
Illumination system |
Continuous adjustable LED ring surface &contours&coaxial light, according to program-controlled to adjust the intensity&rate of light |
|||
|
Software system |
QuickMeasuring,Automatic video measurement software |
|||
|
Working environment |
20°C±3°C, Temperature 45% -75%, isolated from the external vibration source |
|||
|
Power supply |
220V±10%,180V~260V(AC),50HZ |
|||
|
Optional Accessories |
Can match with Objective/Laser/Probe/cupboard/version/ Brand CCD…… |
|||
