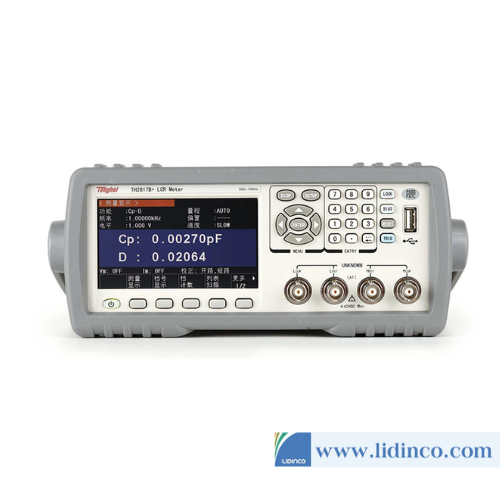

Máy Đo LCR – Economic LCR Meter Tonghui TH2817B+ 100kHz

Giá: Liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Tổng quan

Tần số 50Hz-100kHz, 11 chấm.
Độ chính xác cơ bản: 0,1%
Tín hiệu AC: 0,01V-1V, 7 điểm
Màn hình LCD 4,3″, Quét danh sách, Tốc độ cao, Có chức năng kiểm tra độ cân bằng.

■ Tần số kiểm tra 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz, 100kHz, tổng cộng 10 điểm

■ Màn hình tinh thể lỏng TFT 4,3 inch

■ 50Hz-100kHz, 10 tần số thử nghiệm điển hình

■ Độ phân giải đọc 6 chữ số

■ Tốc độ kiểm tra tối đa:12,5ms, hỗ trợ tần số thấp và tốc độ cao:TX4+3ms

■ Giao diện hoạt động tùy chọn tiếng Trung và tiếng Anh

■ Phân loại 10 thùng, phân loại thử nghiệm hoàn hảo hơn

■ 100 bộ tệp cài đặt thiết bị LCRZ, 10 phép đo

■Công tắc nguồn mềm

■ Hỗ trợ hai điện áp nguồn 110V/220V

■ Quét danh sách 10 điểm, hỗ trợ phân loại kiểm tra đa tần số

■ Độ lệch đầu ra nguồn tín hiệu cực thấp (<100μV), đáp ứng nhu cầu của cuộn cảm lớn, thử nghiệm cuộn cảm ở chế độ chung

■ Siêu bảo vệ tác động

■ Nút khóa trạng thái bật nguồn;

■ Bản án cố định trống

■ Chức năng ghi dữ liệu

■ Chức năng chụp ảnh màn hình

■ Chức năng giao diện, thời gian, độ trễ kích hoạt, v.v. hoàn thiện hơn

Các ứng dụng

■ Thành phần thụ động:

Đánh giá các thông số trở kháng cho tụ điện, cuộn cảm, lõi, điện trở, thiết bị áp điện, máy biến áp, thành phần chip và thành phần mạng

■ Các thành phần khác:

Đánh giá trở kháng của bảng mạch in, rơle, công tắc, dây cáp, pin, v.v.

Thông số kĩ thuật

Model		TH2817B+
Basic Accuracy		0.1%
Test Frequency		50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz, 50kHz,100kHz, total 10 points
Test Parameters		L, C, R,Z\|, D, Q, X, θd, θr, Vm, Im, △%
V/I Monitor		Yes
AC Test Signal Level		0.1Vrms,0.3Vrms,1Vrms
Test Terminal Configuration		5-terminal
Test Speed (ms/time)		Fast: 19ms; Medium:83ms; Slow: 333msF≤120Hz Fast :4XT+3ms
Zero Clearing		Open, Short, Load
List Sweep		10-point list sweepEach scan point can be individually sorted, support multi-frequency combined test sorting Scanning test for frequency and AC voltage
Equivalent Circuit		Series, Parallel
Range Mode		AUTO, HOLD
Trigger Mode		Internal, External, Manual, Bus
Average Times		1-255
Arithmetical Operation		Direct reading, △ABS, △%
Delay		Trigger delay, step delay: 0—60.000s, 1ms step
General Function		Series, parallel equivalent mode, calibration: open circuit, short circuit, range selection: automatic, manual, trigger mode: INT, MAN, EXT, BUS, keyboard lock function
Comparator		bins sorting, BIN1-BIN9, NG, AUX; Bin count function PASS, FALL front panel LED display
Memory	Nonvolatile Storage	sets of LCRZ instrument setting files
	USB Storage	Instrument setting files, measurement result CSV files

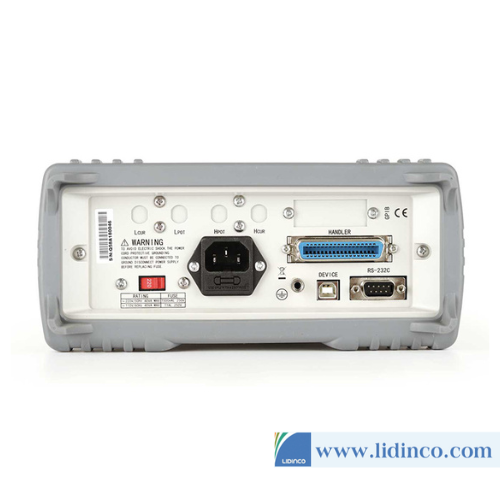

Interface		RS232/RS485(option), HANDLER, USB HOST, USB DEVICE
