GW Instek ra mắt một loạt máy đo LCR tần số cao mới ~ LCR-8200, có năm mẫu và tần số thử nghiệm tối đa lên tới 30 MHz. Toàn bộ sê-ri sử dụng màn hình màu 7 inch và có độ chính xác đo cao (0,08%).
Các kết quả đo có thể được trình bày dưới dạng số hoặc đồ họa theo chế độ đo đã chọn, cho phép người dùng diễn giải một cách tối ưu các đặc tính của DUT. Đồng thời, đầy đủ các giao diện tiêu chuẩn như USB device/RS-232C/Handler và GPIB cho phép người dùng điều khiển thiết bị bằng giao diện quen thuộc nhất mà không cần lo lắng về chi phí đầu tư thêm phần cứng.
Ngoài ra, dòng sản phẩm này còn cung cấp chức năng lưu trữ USB khi hoạt động ở chế độ đồ họa. Các đường cong đặc tính đo được và các giá trị của DUT được lưu lại để phân tích tiếp theo. Nhiều tính năng đa dạng của LCR-8200 có thể giúp người dùng dễ dàng đáp ứng các yêu cầu kiểm tra của các thành phần thụ động trong R&D, kỹ thuật và sản xuất.
Đặc trưng
Tần số thử nghiệm rộng: DC, 10Hz ~ 30MHz/20MHz/10MHz/5MHz/1MHz
Màn hình màu LCD 7 inch
Độ chính xác cơ bản 0,08%
Hiển thị bốn kết quả đo đồng thời từ 17 thông số đo có thể lựa chọn tự do
15 bước Danh sách Đo lường
Chế độ quét hai đường cong
Điện áp phân cực DC bên trong ±12V
Bộ lưu trữ USB có sẵn
Chức năng ALC có sẵn

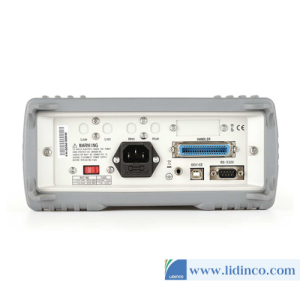

Giao diện tiêu chuẩn: RS-232C, máy chủ/thiết bị USB, LAN, GPIB và Trình xử lý
Đầu vào nguồn phổ quát
Màn hình màu LCD 7 inch
Độ chính xác cơ bản 0,08%
Hiển thị bốn kết quả đo đồng thời từ 17 thông số đo có thể lựa chọn tự do
15 bước Danh sách Đo lường
Chế độ quét hai đường cong
Điện áp phân cực DC bên trong ±12V
Bộ lưu trữ USB có sẵn
Chức năng ALC có sẵn
Giao diện tiêu chuẩn: RS-232C, máy chủ/thiết bị USB, LAN, GPIB và Trình xử lý
Đầu vào nguồn phổ quát
Included Accessories
Safety Sheet x1, CD x1 (User manual), Power cord x1, LCR-06B x1
Option
LCR-DB1 DC Bias box (Freq. upto 2MHz / max. input voltage +/- 200V)
Optional Accessories
| Accessory Model | Brief Description |
LCR-8230
|
LCR-8220
|
LCR-8210
|
LCR-8205
|
LCR-8201
|
| LCR-05A | Test Fixture for axial & radial leaded components (up to 30MHz) |
V
|
V
|
V
|
V
|
V
|
| LCR-06B | Test Lead with Kelvin clip (4 wire type) |
△
|
△
|
△
|
△
|
V
|
| LCR-07 | Test Lead with Alligator clip (2 wire type) |
△
|
△
|
△
|
△
|
V
|
| LCR-08 | Test Fixture (Tweezers) for SMD/Chip components |
△
|
△
|
△
|
△
|
V
|
| LCR-10A | Test Fixture for Bottom Electrode components (up to 30MHz) |
V
|
V
|
V
|
V
|
V
|
| LCR-12 | Test Lead with Kelvin clip (4 wire type) |
△
|
△
|
V
|
V
|
V
|
| LCR-15A | Test Fixture for SMD/Chip components (up to 30MHz) |
V
|
V
|
V
|
V
|
V
|
| GTL-234 | RS-232C Cable |
V
|
V
|
V
|
V
|
V
|
| GTL-246 | USB Cable |
V
|
V
|
V
|
V
|
V
|
| GTL-248 | GPIB Cable |
V
|
V
|
V
|
V
|
V
|
Note ” △ ” means the accessories work with a frequency limitation
