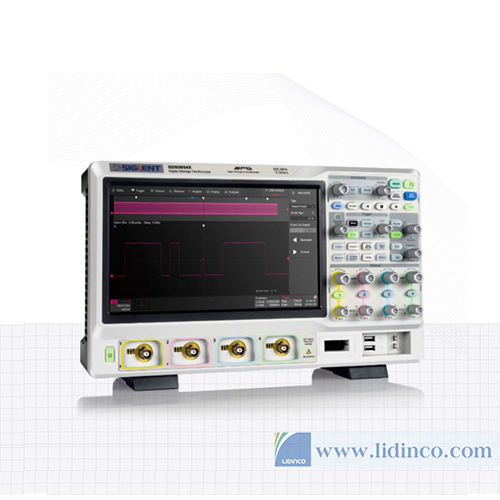

Giới thiệu máy hiện sóng DSO Siglent SDS5104X
Mẫu máy hiện sóngSDS5104X là dòng máy hiện sóng cao cấp nhất của Siglent tính đến thời điểm hiện tại. Băng thông tối đa lên đến 1GHz, 4 kênh đo, tốc độ lấy mẫu lên đến 5GSa/s, chắc chắn sẽ đáp ứng tốt các nhu cầu kể cả khó khăn nhất
Bên cạnh các thông số kỹ thuật tối ưu các dao động ký thuộc dòng SDS5000X còn được trang bị màn hình LCD 10.1″ cảm ứng đa điểm cho phép thao tác phóng to, thu nhỏ trực tiếp trên thiết bị giúp việc quan sát phân tích dạng sóng diễn ra đơn giản hơn
Các đặc điểm nối bật của máy hiện sóng DSO SDS5104X
⇒Băng thông: 1GHz
⇒Số kênh đo: 4 kênh
⇒Tích hợp công nghệ SPO của Siglent
– Tốc độ cập nhật sóng: 110000 wfm/s (normal mode), 480.000 wfm/s (sequence mode)
– Hiển thị màu theo cường độ sáng và nhiệt độ
– Độ dài sóng: 250 Mpts
– Hệ thống Trigger kỹ thuật số
⇒Serial bus triggering and decoder hỗ trợ I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S và MIL-STD-1553B
⇒Nhiều nền thấp, hỗ trợ điều chỉnh điện áp 0.5 mV/div to 10V/div
⇒Chế độ Sequence giúp quan sát tốt hiệu hơn loại bỏ các khoảng thời gian trống
⇒Chức năng xem lại lịch sử, tối đa 100.000 khung
⇒39 chức năng đo tự động
⇒Chức năng toán học (2 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai) hỗ trợ Math-on-Math
⇒Chức năng tìm kiếm và điều hướng
⇒Tích hợp Vôn kế
⇒Tính toán Average, Eres (Enhanced Resolution) dựa trên phần cứng tốc độ cao
⇒Chức năng Mark Test, với khả năng tạo và điều chỉnh mặt nạ (Mark Editor tool) dựa trên phần cứng tốc độ cao
⇒16 kênh kỹ thuật số MSO
⇒Chức năng phát sòng tùy ý 25MHz
⇒Màn hình cảm ứng TFT-LCD 10.1″ độ phân giải 1024 * 600
⇒Hỗ trợ chuột và bàn phím
Tham khảo thêm các model và tính năng độc đáo thuộc Series máy hiện sóng SDS5000X
| Comparative Data | SDS5000X | Tektronix 3 Series MDO | Keysight 3000T X Series |
| Bandwidth | 350 MHz ~ 1 GHz | 100 MHz ~ 1 GHz | 100 MHz ~ 1 GHz |
| Channels | 2/4 + EXT | 2/4 + EXT | 2/4 + EXT |
| Sample Rate(Max.) | 5 GSa/s | 5 GSa/s | 5 GSa/s |
| Waveform Capture Rate (Max.) | 500,000 wfm/s | 280,000 wfm/s | 1,000,000 wfm/s |
| Memory Depth (Max.) | 250 Mpts | 10 Mpts | 4 Mpts |
| Vertical Sensitivity | 500 μV/div ~ 10 V/div | 1 mV ~ 10 V/div | 1 mV/div ～ 5 V/div |
| Sequence Mode | Support;100,000 frames | Not support | Support,1000 frames |
| History Mode | Support;100,000 frames | Not support | Not support |
| FFT | 2 Mpts | N/A | 64 kpts |
| MASK Test | Standard | Optional | Optional |
| Intensity Grading and Color Temperature Display | 256-level Intensity Grading and Color Temperature Display | 256-level Intensity Grading and Color Temperature Display | 64-level Intensity Grading and Color Temperature Display |
| Display | 10.1 inch touch screen | 11.6 inch | 8.5 inch |
