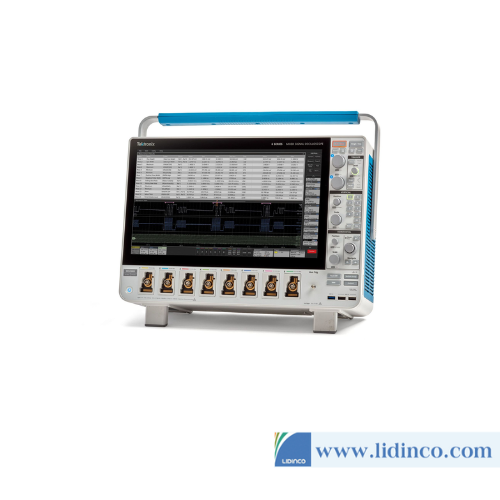

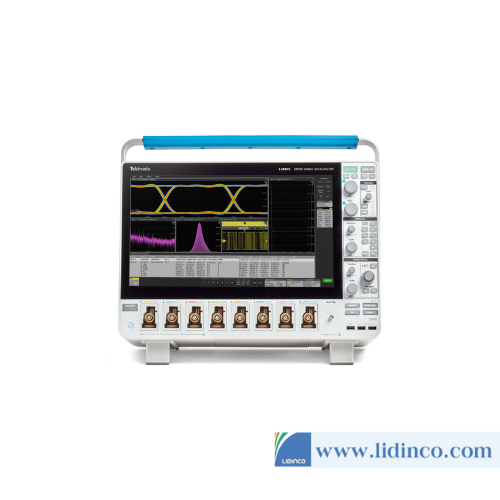

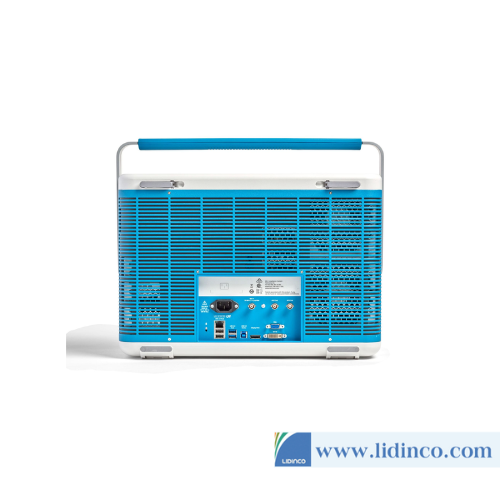

Máy Hiện Sóng Hỗn Hợp Tektronix MSO64B-6-BW-8000 8GHz

Tổng quan

Khắc phục sự cố và xác thực các thiết kế tốc độ cao với băng thông bắt đầu từ 1 GHz và lên tới 10 GHz. Nhận số đo chính xác với độ nhiễu thấp và tốc độ lấy mẫu lên tới 50 GS/s. Xem thêm thiết kế của bạn với các mẫu 6 và 8 kênh.

• Tiếng ồn đầu vào thấp nhất được hỗ trợ bởi ASIC ngoại vi TEK061 mới
• Độ phân giải 12 bit ở tần số 5 GHz và độ phân giải lên tới 16 bit ở tần số 200 MHz
• < 55 µV nhiễu ở 1 mV/div và 1 GHz
• < 1,25 mV tiếng ồn ở 50 mV/div và 10 GHz

• Bất kỳ kênh analog nào cũng có thể được xem dưới dạng dạng sóng, phổ hoặc cả hai
• Vẽ và kích hoạt các thay đổi về tần số hoặc cường độ RF
• Phổ và dạng sóng miền thời gian được đồng bộ hóa để tương quan với các sự kiện miền thời gian và RF
• Các điều khiển phổ như tần số trung tâm và RBW hoàn toàn độc lập với các điều khiển miền thời gian

• Đo lường tự động và phân tích xu hướng
• Spectrum View phân tích phổ đa kênh được đồng bộ hóa
• Phân tích jitter nâng cao
• Phân tích năng lượng nâng cao
• Đo đường ray điện
• Phân tích bộ nhớ và gỡ lỗi
• Tuân thủ nối tiếp tốc độ cao
• Phân tích tín hiệu 5G NR

• Tích hợp các đầu cuối đầu vào 1 MΩ và 50 Ω
• Bao gồm đầu dò thụ động tải thấp 1 GHz cho mỗi đầu vào
• Giao tiếp đầu dò TekVPI với công suất đầu dò 10W trên mỗi kênh cho các đầu dò vi sai, dòng điện, đường ray điện và cách ly quang học
• Đầu dò TriMode TDP7700 Series 4, 6, 8 và 10 GHz — hoàn hảo để đo thông tin liên lạc tốc độ cao

• Tùy chọn phân tích và nâng cấp toàn diện
• Gói ứng dụng giúp tiết kiệm đáng kể
• Chia sẻ dữ liệu liền mạch với bộ lưu trữ đám mây một nút
• Phân tích dữ liệu dạng sóng trên PC mà không cần phạm vi

Specification Overview
Input Channels
4,6 or 8 FlexChannel inputs.
Each FlexChannel provides 1 analog signal input or 8 digital logic inputs with TLP0581 probe

Bandwidth 1
1, 2.5, 4, 6, 8, 10 GHz

Sample Rate
50 GS/s on 2 analog channels
25 GS/s on 4 analog channels
12.5 GS/s on > 4 analog channels

Record Length 1
Up to 1 Gpoints on 4 channels
Up to 500 Mpoints on > 4 channels

Signal Generator 1
13 standard waveform types, plus arbitrary

Digital Voltmeter 2
4 digit

Trigger Frequency Counter 2
8 digit

Display
15.6-inch (385 mm)
TFT color HD (1920 x 1080) resolution Capacitive (multi-touch) touchscreen

1 – Optional and upgradeable
2 – Free with product registration
