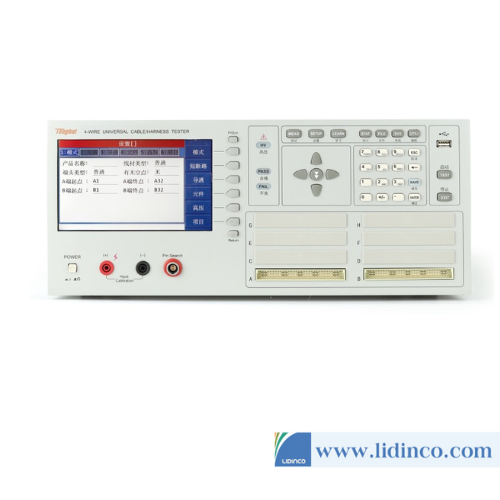

Máy kiểm tra dây/cáp
Tần số kiểm tra AC 50Hz-100kHz, độ chính xác 0,02%
Phạm vi kiểm tra DC 0V-5V, độ chính xác 10%
PIN: 64PIN
Chức năng kiểm tra: điện dung, điện trở, dẫn / dẫn tức thời, ngắt mạch ngắn, diode, điện trở cách điện, điện áp chịu được AC và DC.
Tính năng nổi bật
■ Pin kiểm tra: 64pin, kiểm tra bốn cực
■ Độ dẫn điện, Hở và ngắn mạch thoáng qua, Hipot, IR, Kiểm tra thành phần.
■ (Bằng sáng chế) Công nghệ phân tách điện áp cao và thấp, trở kháng cách điện > 100GΩ
■ Tích hợp nguồn điện một chiều độc lập 10A để kiểm tra sụt áp
■ Màn hình hiển thị TrueColor TFT LCD 7”, 16-bit, độ phân giải 800X480
■ Cập nhật chương trình cơ sở qua đĩa U
■ Giao diện hoạt động bằng tiếng Trung và tiếng Anh có thể lựa chọn
■ (Bằng sáng chế) 4 chế độ kiểm tra áp suất cao: một cặp khác, phân đôi, kiểm tra tự động, kiểm tra nối đất.
■ Chức năng phát hiện ARC tuyệt vời và đáng tin cậy
■ Kiểm tra điện trở, điện dung, diode và các thành phần khác bằng công nghệ kiểm tra bốn đầu cuối
■ Mô-đun được trang bị chip đọc-ghi độc lập phát hiện xem chip trong dây có hoạt động bình thường không
■ Hỗ trợ kiểm tra đầu nối
■ Hỗ trợ kiểm tra nhiều tệp, cung cấp các giải pháp linh hoạt cho dây phức tạp
■ Trình xử lý hỗ trợ tới 40 đầu ra
■ Lệnh giao tiếp cung cấp hai hệ thống hướng dẫn: SCPI
■ Cung cấp chức năng tự kiểm tra thiết bị, kiểm tra lỗi thiết bị trực tuyến
Ứng dụng
■ Truyền thông và CNTT
Dây điện thoại, cáp mạng, cáp nhiều sợi, cáp màn hình điện thoại di động, cáp dữ liệu TYPEC, cáp dữ liệu USB, cáp màn hình laptop, cáp HDMI, cáp VGA, cáp ổ cứng IDE, cáp ổ cứng SATA, v.v.
■ Điện tử ô tô
Cáp ECU, dây điện ô tô, cáp điều hướng, cáp màn hình điều hướng, cáp sản phẩm điện tử xe hơi, cáp âm thanh và video
■ Công nghiệp Điện tử
Dây dẹp, dây dẹt, đầu nối, dây nguồn, bộ ghép kênh, dây kết nối RS232, cáp GPIB, cáp nối dài USB, ổ cắm đa lõi
■ Thành phần
Linh kiện thụ động: tụ điện, cuộn cảm, điện trở, điốt, phân cực tụ điện, sụt áp
■ Thử nghiệm an toàn
Điện áp chịu đựng AC, điện áp chịu đựng DC, cách điện
Thông số kĩ thuật
| Model | Test
Pins |
Wire | Conductance
/Transient Conduct |
Open/Short Circuit | Diode Test | Capacitance Test | DCR | AC Withstand | DC Withstand | Insulation Resistance | ||||
| Four Wie | Two Wire | Voltage | Current | Voltage | Current | Voltage | Resist-ance | |||||||
| TH8601 | 128 | Y | 10mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 10pF-1000μF | 10mΩ-1MΩ | 1000V | 5mA | 1500V | 5mA | 1000V | 1GΩ | |
| TH8601A | 64 | Y | 10mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 10pF-1000μF | 10mΩ-1MΩ | 1000V | 5mA | 1500V | 5mA | 1000V | 1GΩ | |
| TH8602-1 | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8602-2 | 128 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8602-3 | 192 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8602-4 | 256 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8602-B | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8602-C | 64 | Y | 1mΩ-50Ω | 1kΩ-50kΩ | 0-10V | 1μF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ | |
| TH8603-4 | 512 | Y | Y | 100mΩ-950Ω | 1kΩ-50kΩ | 0-10V | 1nF-1000μF | 10mΩ-1MΩ | 750V | 5mA | 1000V | 5mA | 1000V | 1GΩ |
| Specification | TH8602-1 | TH8602B | TH8602C | TH8602-2 | TH8602-3 | TH8602-4 | ||
| Test Pin | 64 | 128 | 192 | 256 | ||||
| Test Signal Source | AC | Frequency | 50Hz-100kHz, Accuracy 0.02% | |||||
| Range | 0-1Vrms, Accuracy 10% | |||||||
| DC | Voltage | 0-5V, Accuracy 10%± 1 Digit | ||||||
| Current | 1-20mA, Accuracy 10%±1 Digit | |||||||
| Channel board open-off scan signal source | 5Vdc | |||||||
| Capacitance Measurement | 1uF-1000μF, Accuracy: 10%±1 Digit | |||||||
| DCR | 10mΩ-1MΩ, Accuracy: 2%±1 Digit | |||||||
| Cond./Interval cond. | 10mΩ-50Ω | |||||||
| Open and Short Circuit | 1kΩ-50kΩ, Accuracy: 10%±1 Digit | |||||||
| Diode Testing | 0-10V, Accuracy: 10%±1 Digit | |||||||
| DC withstand voltage | Voltage | 5V-1500V, Accuracy: 10%±1 Digit | 5V-1000V, Accuracy: 10%±1 Digit | |||||
| Current | 1uA-5mA, Accuracy: 10%±5 Digit | 1uA-5mA, Accuracy: 10%±5 Digit | ||||||
| AC withstand voltage | Voltage | 50V-1000V, Accuracy: 10%±1 Digit | 50V-750V, Accuracy: 10%±1 Digit | |||||
| Current | 0.01mA-5mA, Accuracy: 10%±5 Digit | 0.01mA-5mA, Accuracy: 10%±5 Digit | ||||||
| Insulation Resistance | Voltage | 5V-1500V, Accuracy: 10%±1 Digit | 5V-1000V, Accuracy: 10%±1 Digit | |||||
| Resistance | 1MΩ-1GΩ, Accuracy: 10%±5 Digit | 1MΩ-1GΩ, Accuracy: 10%±5 Digit | ||||||
| TYPE-C Cable Test | EMARK chip content read and write check | —— | √ | √ | —— | —— | —— | |
| 5A independent constant source | —— | —— | √ | —— | —— | —— | ||
| 5A20V pressure drop test | —— | —— | √ | —— | —— | —— | ||
| Test Speed | Instant breakpoint: 4ms | |||||||
| Instantaneous circuit: 5μs-2ms | ||||||||
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Probe | TH26060D |  |
||||
| Transfer Fixture | TH26060B |  |
||||
| Test Cable | TH8601-32 | |||||
