Máy Phân Tích Trở Kháng – Imdepance Analyzer Tonghui TH2839A 5MHz

Accessories name

Four-end clamp with card

Short circuit

Kelvin test lead with box four-terminal insulation and lock

Giá: Liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Tổng quan

■ Độ chính xác cao: Công nghệ cầu cân bằng tự động, cặp 4 đầu

■ Tính ổn định và nhất quán cao: Lên đến 15 phạm vi kiểm tra

■ Tốc độ cao: Lên tới 7,7ms

■ Độ phân giải cao:7 inch, 800×600

■ Chức năng quét danh sách 201 điểm

■ Chức năng quét đồ họa đa tham số

■ Chức năng phân cực tự động đi-ốt biến trở

■ 10 thùng phân loại, phân loại kết quả với báo động âm thanh và ánh sáng

■ Dung lượng lưu trữ: Nội bộ: 40 nhóm tệp cài đặt, USB Bên ngoài: 500 nhóm tệp cài đặt, tệp nhật ký dữ liệu và tệp hình ảnh

■ Kiểm tra đồng thời Ls-RDC

■ Tính tương thích cao: Hỗ trợ lệnh SCPI, tương thích với KEYSIGHT E4980A, E4980AL, HP4284A, v.v.

Các ứng dụng

■ Thành phần thụ động:

Ước tính tham số trở kháng và phân tích hiệu suất của

tụ điện, cuộn cảm, lõi từ, điện trở, thiết bị áp điện,

máy biến áp, linh kiện chip và linh kiện mạng

■ Linh kiện bán dẫn

Kiểm tra và phân tích tham số ký sinh của mạch tích hợp trình điều khiển LED

Tính năng C-VDC của biến trở

Phân tích tham số ký sinh của bóng bán dẫn hoặc mạch tích hợp

■ Các thành phần khác

Đánh giá trở kháng của bảng mạch in, rơle, công tắc, cáp, pin

■ Vật liệu điện môi

Đánh giá hằng số điện môi và góc tổn thất của nhựa, gốm sứ và các vật liệu khác

■ Vật liệu từ tính

Tính thấm từ và đánh giá góc tổn hao của ferit, cơ thể vô định hình và các vật liệu từ tính khác

■ Vật liệu bán dẫn

Hằng số điện môi, độ dẫn điện và C-V đặc tính của vật liệu bán dẫn

■ Tế bào tinh thể lỏng

Hằng số điện môi, hằng số đàn hồi và đặc tính C-V tế bào tinh thể lỏng

Thông số kĩ thuật

Model		TH2839A
Display		7-inch TFT LCD display 800XRGBX600
AC Test parameters		Cp/Cs、Lp/Ls、Rp/Rs、\|Z\|、\|Y\|、R、X、G、B、θ、D、Q、Vac、Iac
DC Test parameters		Rdc、Vdc、Idc
Test Frequency	Range	20Hz — 5MHz
	Highest resolution	1mHz
Test level	AC voltage	20Hz — 2MHz：5mV — 2Vrms 2MHz — 5MHz：5mV — 1Vrms
	Resolution	100uV
	AC current	20Hz — 2MHz：50uA — 20mArms 2MHz — 5MHz：50uA — 10mArms
	Resolution	1uA
	DC Voltage	100mV — 2V
	Resolution	100uV
DC bias	Voltage	0V — ± 40V
	Resolution	100uV
	Current	0mA — ± 100mA
	Resolution	1uA
DC voltage source	Voltage range	-10V — 10V
	Current range	-45mA — +45mA
	Output impedance	100Ω
Test terminal configuration		Four-terminal pair
Output impedance		100Ω
Typical measurement time(speed)		Fast: 7.7ms/time. Medium: 120ms/time. Slow: 230ms/time
Highest accuracy			1kHz: 0.05%. 1MHz: 0.05%. 2MHz: 0.1%. 5MHz: 0.5%
Cable length			0, 1, 2, 4 meters (4 meter cable is optional)
Graph sweep		Parameters	FREQ, ACV, ACV/I, DCV/I, DC voltage source
		Type	Logarithm, linearity
		Sweep points	51, 101, 201, 401 or 801
Equivalent circuit analysis			Purchase PC software

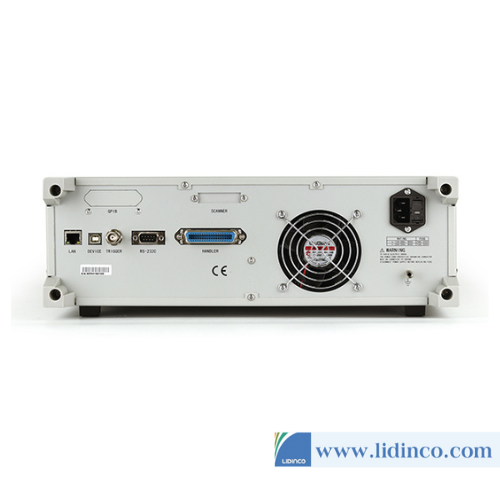

Interface			USB HOST, USB DEVICE, LAN, HANDLER, RS232C, SCANNER, Temperature Input sensor Optional: GPIB
Warm-up time			60 minutes
Input voltage			Optional 100-120VAC/198-242VAC, 47-63Hz
Power consumption			80VA
Dimension(WxHxD)mm³			400 x 132 x 425
Weight			15kg
