Tổng quan

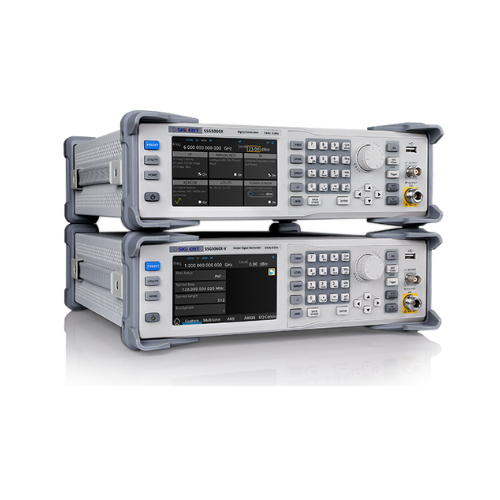

Bộ tạo tín hiệu RF SSG5000X của SIGLENT có thể tạo tín hiệu analog và vector và có dải tần từ 9 kHz đến 4 GHz/6 GHz. Chúng có hiệu suất hàng đầu trong ngành về nhiễu pha, độ tinh khiết của quang phổ, băng thông, EVM, công suất đầu ra. Bộ tạo điều chế IQ bên trong và chức năng phát lại dạng sóng giúp dễ dàng tạo ngay cả những loại tín hiệu phức tạp nhất. Bộ tạo SSG5000X cũng bao gồm băng tần RF quan trọng nhất cho liên lạc không dây kỹ thuật số và bao gồm các tệp dạng sóng tiêu chuẩn. Bộ tạo tín hiệu SIGLENT SSG5000X là nguồn mạnh mẽ và tiết kiệm chi phí, lý tưởng cho R&D, giáo dục và sản xuất.
| Frequency Range | Amplitude Resolution | Phase Noise | External I/Q Modulation | Price | |
|---|---|---|---|---|---|
| SSG5040X | CW MODE 9 kHz-4 GHz | 0.01 dB | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | No | Call for Quote |
| SSG5060X | CW MODE 9 kHz-6 GHz | 0.01 dB | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | No | Call for Quote |
| SSG5040X-V | CW MODE 9 kHz – 4 GHz; IQ MODE 10 MHz – 4 GHz | 0.01 dB | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | Yes | Call for Quote |
| SSG5060X-V | CW MODE 9 kHz – 6 GHz; IQ MODE 10 MHz – 6 GHz | 0.01 dB | -120 dBc/Hz @1 GHz, offset 20 kHz (typ.) | Yes | Call for Quote |
Các tính năng chính
Tần số lên đến 4 GHz/6 GHz
Độ phân giải cài đặt tần số 001 Hz
Công suất đầu ra tối đa lên tới +26 dBm (điển hình)
Độ ồn pha: -120 dBc/ Hz @ 1 GHz, độ lệch 20 kHz (điển hình)
Hiệu chỉnh độ phẳng do người dùng lập trình
Cung cấp điều chế tương tự AM, FM và PM với nguồn bên trong, bên ngoài hoặc Int+Ext
Bộ tạo xung đơn, xung kép và chuỗi xung (tùy chọn)
Điều chế IQ bên trong với băng thông điều chế 150 MHz với hiệu chuẩn hoàn hảo tại nhà máy
Các tệp mẫu dạng sóng tiêu chuẩn giao tiếp kỹ thuật số tích hợp như 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA
Chế độ tùy chỉnh nội bộ để tạo các tín hiệu IQ phổ biến như QAM, FSK, ASK, MSK
Đầu ra I/Q vi sai tương tự
Đầu vào I/Q tương tự bên ngoài
USB-đồng hồ đo điện
Hỗ trợ màn hình cảm ứng điện dung TFT 5 inch, chuột và bàn phím
Trình duyệt web điều khiển từ xa trên PC và thiết bị đầu cuối di động
Giao diện chuẩn bao gồm USB Host, USB Device (USB TMC) và LAN (VXI-11, Socket, Telnet). Giao diện tùy chọn: GPIB
