Tổng quan

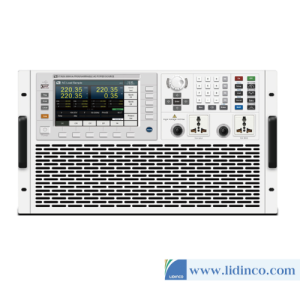

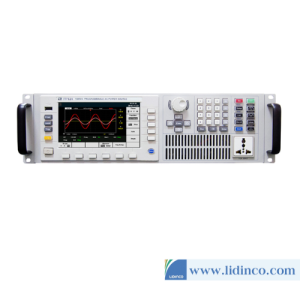

Bộ nguồn AC có thể lập trình hiệu suất cao sê-ri IT7600, áp dụng công nghệ xử lý tín hiệu kỹ thuật số tiên tiến, với tần số lên tới 10-5000 Hz, đồng hồ đo công suất toàn diện tích hợp và chức năng máy hiện sóng màn hình lớn. Công suất lên tới 54kVA và hỗ trợ song song chính-phụ, có thể cung cấp đầu ra AC một pha hoặc ba pha công suất cao. Một số sản phẩm một pha hoặc ba pha có thể dễ dàng nâng cấp lên đầu ra AC600V (điện áp tuyến dưới kết nối sao ba pha lên đến 1000V). IT7600 có bộ tạo dạng sóng tùy ý tích hợp để mô phỏng sự hài hòa và đa dạng của đầu ra dạng sóng tùy ý; cũng có chức năng đo lường và phân tích trao đổi mạnh mẽ. IT7600 có thể được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như năng lượng mới, thiết bị gia dụng, điện tử công suất, phát triển và ứng dụng thử nghiệm tiêu chuẩn IEC, v.v.
Thông tin sản phẩm
Tính năng sản phẩm
♦ Chức năng DSO 7”, có thể hiển thị dạng sóng của điện áp và dòng điện theo thời gian thực ở chế độ một đơn vị hoặc chế độ song song
♦ Đồng hồ đo điện xoay chiều một pha hoặc ba pha mạnh mẽ tích hợp
♦ Tần số đầu ra lên tới 10-5000 Hz, có thể điều chỉnh tốc độ thay đổi điện áp hoặc tần số đầu ra
♦ Công suất tối đa lên tới 54 kVA
♦ Điện áp lên tới 300 V / 600 V *1
♦ Nhận biết các chế độ đầu ra AC, DC, AC+DC, AC+DC có thể nhận ra sự biến dạng mô phỏng của Điện áp DC *4
♦ Mô phỏng đầu ra dạng sóng tùy ý, hỗ trợ định dạng CSV để nhập dạng sóng
♦ Cơ sở dữ liệu dạng sóng khác nhau được tích hợp sẵn
♦ Song song chính-phụ mạnh giúp đầu ra nhiều mô-đun được cân bằng dòng điện một cách đồng bộ
♦ Hỗ trợ đầu ra một pha/ba pha và có thể mô phỏng đầu ra ba pha không cân bằng *2
♦ Khả năng mô phỏng sóng hài mạnh mẽ, mô phỏng sóng hài lên đến bậc 50 *3
♦ Chức năng phân tích sóng hài mạnh mẽ, có thể đo sóng hài dòng điện và điện áp lên đến bậc 50 *3
♦ Chế độ danh sách có thể mô phỏng mạng AC dân dụng, đạt được mô phỏng mất điện tức thời
♦ Có thể đặt góc pha bắt đầu/dừng dạng sóng đầu ra
♦ Hỗ trợ chức năng bù cảm biến từ xa, có thể cải thiện độ chính xác của phép đo
♦ Chức năng đầu ra Relay Ctrl, có thể đạt được sự cách ly về điện giữa DUT và nguồn
♦ Chức năng quét, có thể kiểm tra hiệu quả của việc chuyển đổi nguồn điện và nắm bắt điện áp và tần số khi đạt đến điểm công suất tối đa
♦ OTP, OCP (Bao gồm giá trị đỉnh và giá trị hiệu dụng), OPP
♦ Giao diện truyền thông USB / RS232 / LAN / CAN tích hợp
♦ USB ở mặt trước có thể thực hiện các chức năng nhập và xuất tệp cũng như chức năng lưu trữ dữ liệu
*1 Lên đến 600V với tùy chọn của IT-E-7600A
*2 IT7622 / 7624 / 7626 có thể ghép song song nhiều thiết bị để đạt được đầu ra một pha/ba pha. IT7627/7628 có thể đạt được đầu ra chuyển mạch một pha/ba pha.
*3 10 Hz-500 Hz.
*4 (IT7628L, IT7630, IT7632, IT7634, IT7636) chỉ hỗ trợ chế độ AC
Chức năng và Ưu điểm
Chức năng DSO 7”
Hiển thị dạng sóng thời gian thực của điện áp và dòng điện ở chế độ độc lập hoặc song song
Bộ nguồn AC / DC công suất cao sê-ri IT7600 cung cấp chức năng máy hiện sóng mạnh mẽ bằng màn hình lớn 7”. Thiết kế đo lường lấy mẫu tốc độ cao tích hợp thực hiện việc hiển thị các đường cong dòng điện và điện áp thời gian thực. Khi nhiều đơn vị được song song, IT7600 có thể hiển thị trạng thái của tất cả các đơn vị song song, phân tích tức thời có sẵn mà không cần máy hiện sóng.
Tần số đầu ra lên tới 10-5000 Hz
Tỷ lệ biến đổi đầu ra của điện áp hoặc tần số có thể điều chỉnh được
Tần số đầu ra của bộ nguồn AC / DC công suất cao sê-ri IT7600 có thể điều chỉnh trong khoảng 10-5000 Hz. Dòng IT7600 có nhiều ứng dụng, đáp ứng nhu cầu tần suất thấp cho ngành thương mại nói chung.
Sê-ri IT7600 cho phép người dùng đặt tốc độ dao động đầu ra của điện áp hoặc tần số của riêng họ, để điện áp hoặc tần số thường xuyên đạt đến giá trị đã đặt từng bước. Việc xác minh phạm vi hoạt động của sản phẩm sẽ chính xác hơn và cũng có thể giảm dòng điện đột biến của DUT khi khởi động.
Đạt được các chế độ đầu ra AC, DC, AC+DC
AC + DC có thể đạt được mô phỏng bù của điện áp DC
Bộ nguồn AC / DC công suất cao sê-ri IT7600 có thể đạt được các chế độ đầu ra AC, DC, AC + DC, không chỉ cung cấp đầu ra AC / DC thuần túy mà còn có thể cung cấp chế độ đầu ra AC + DC để mở rộng ứng dụng và kiểm tra các thành phần thiên vị DC.
Chức năng song song master-slave mạnh mẽ
Sử dụng năng lượng một cách linh hoạt hơn
Các mẫu bộ nguồn AC/DC IT7600 cung cấp chức năng hoạt động song song (Master-Slave) mạnh mẽ, cho phép người dùng mở rộng khả năng cung cấp dòng điện/công suất đầu ra để tiết kiệm chi phí. Trong quá trình vận hành kết nối song song, nó chỉ yêu cầu cài đặt trên Thiết bị chính và thiết bị phụ sẽ tự động được điều khiển bởi thiết bị chính. Chức năng này đơn giản hóa rất nhiều hoạt động song song. Sê-ri IT7600 có tín hiệu đầu vào và đầu ra Bật / Tắt đồng bộ tích hợp, đảm bảo đồng bộ hóa và cân bằng đầu ra hiện tại trên nhiều mô-đun một cách đồng bộ.
.jpg)
.jpg)
IT7600 after paralleling of 3 sets, each unit will share the test current averagely
Hỗ trợ đầu ra một pha / ba pha
Mô phỏng đầu ra ba pha không cân bằng
Bộ nguồn AC / DC có thể lập trình hiệu suất cao sê-ri IT7600 hỗ trợ đầu ra một pha / ba pha và có thể đạt được các ứng dụng thử nghiệm cho nguồn điện AC ba pha. Người dùng có thể đạt được các kết nối loại Y và loại Δ theo yêu cầu thực tế.
♦ IT7627/IT7628 Hỗ trợ một phím để chuyển đổi đầu ra một pha/ba pha thông qua bảng điều khiển hoặc phần mềm, dễ vận hành.
♦ IT7622/IT7624/IT7626 cũng có thể đạt được các ứng dụng kiểm tra nguồn điện xoay chiều ba pha thông qua nhiều đấu nối song song.
♦ IT7628L/IT7630/IT7632/IT7634/IT7636 hỗ trợ đầu ra ba pha. Khi sê-ri IT7600 nhận ra đầu ra ba pha, IT7600 có thể mô phỏng đầu ra ba pha không cân bằng, mở rộng phạm vi ứng dụng.
Khi sê-ri IT7600 nhận ra đầu ra ba pha, IT7600 có thể mô phỏng đầu ra ba pha không cân bằng, mở rộng phạm vi ứng dụng.
.jpg)
Cơ sở dữ liệu dạng sóng phong phú tích hợp sẵn
Gọi lại bằng menu và hiển thị dạng sóng đã chọn trên màn hình LCD
Bộ nguồn AC / DC công suất cao sê-ri IT7600 cung cấp tích hợp nhiều loại dạng sóng khác nhau, chẳng hạn như sóng tam giác, sóng hình sin, sóng cực đại, sóng bẫy và các dạng sóng khác, người dùng có thể gọi lại bằng menu và hiển thị lựa chọn dạng sóng trên màn hình LCD.
.jpg)
Chế độ danh sách
Chế độ danh sách có thể mô phỏng mạng AC sử dụng dân dụng, đạt được mô phỏng ngắt điện tức thời
Bộ nguồn AC / DC công suất cao sê-ri IT7600 cung cấp cho người dùng một cách đơn giản để đạt được các thông số đầu ra thay đổi dần dần hoặc liên tục thông qua chế độ BƯỚC và chế độ DANH SÁCH. Biên độ của điện áp đầu ra, tần số, pha, dạng sóng và các tham số khác cũng có thể được xuất ra bằng cách điều khiển bộ kích hoạt bên trong hoặc bộ kích hoạt bên ngoài của thiết bị. Do đó, bạn có thể mô phỏng nhiều loại ngắt điện tức thời, đột biến, dốc và các đặc điểm khác.
.jpg)
Hỗ trợ tệp CSV để nhập dạng sóng
Nhập tệp CSV qua giao diện USB để tạo đầu ra dạng sóng
Người dùng có thể chỉnh sửa đầu ra dạng sóng bằng chức năng LIST của bảng điều khiển hoặc có thể nhập tệp CSV qua giao diện USB để tạo đầu ra dạng sóng. Đồng thời, sê-ri IT7600 cung cấp giao diện tương tự ± 10 V bên ngoài, người dùng có thể chọn điều chế biên độ AM và FM riêng biệt để nhận nguồn tín hiệu bên ngoài.
.jpg)
Chức năng phân tích sóng hài mạnh
Đo sóng hài điện áp/dòng điện
Bộ nguồn AC công suất cao IT7600 có chức năng mạnh mẽ trong phân tích sóng hài, bao gồm các phép đo sóng hài cho điện áp và dòng điện. cho điều hòa
các phép đo, khi tần số là 10-500 Hz, IT7600 có thể kiểm tra lần thứ 50; khi nó ở trên 500 Hz, sau đó là ngày 20. Ở chế độ điều hòa, nó có thể thực hiện các bài kiểm tra các yếu tố U / I THD (Điện áp / Độ méo hài tổng hiện tại), cũng như các bài kiểm tra Pha. Bên cạnh đó, IT7600 có thể thực hiện nhiều phép đo sóng hài, kết quả được hiển thị trong danh sách hoặc biểu đồ để kết quả kiểm tra rõ ràng hơn.
.jpg)
Khả năng mô phỏng sóng hài mạnh mẽ
Lên đến sóng hài thứ 50
Bộ nguồn AC / DC công suất cao sê-ri IT7600 có khả năng mô phỏng sóng hài mạnh mẽ, lên đến sóng hài thứ 50. Trong phạm vi 10-500 Hz, IT7600 có thể đo điện áp thứ 50 và sóng hài dòng điện. Vượt quá 500 Hz, IT7600 có thể kiểm tra sóng hài dòng điện và điện áp thứ 20.
