Thông tin sản phẩm:
| Maximum Voltage | Maximum Current | Polarity | Model Number |
| 500V | 240mA | P or N | 80050P (+ve) or 80050N (-ve) |
| 1kV | 120mA | P or N | 80100P (+ve) or 80100N (-ve) |
| 2.5kV | 48mA | P or N | 80250P (+ve) or 80250N (-ve) |
| 5kV | 24mA | P or N | 80500P (+ve) or 80500N (-ve) |
| 10kV | 12mA | P or N | 81000P (+ve) or 81000N (-ve) |
| 20kV | 6mA | P or N | 82000P (+ve) or 82000N (-ve) |
| 30kV | 4mA | P or N | 83000P (+ve) or 83000N (-ve) |
| 40kV | 3mA | P or N | 84000P (+ve) or 84000N (-ve) |
| 50kV | 2.4mA | P or N | 85000P (+ve) or 85000N (-ve) |
| 60kV | 2mA | P or N | 86000P (+ve) or 86000N (-ve) |
| 70kV | 1.7mA | P or N | 87000P (+ve) or 87000N (-ve) |

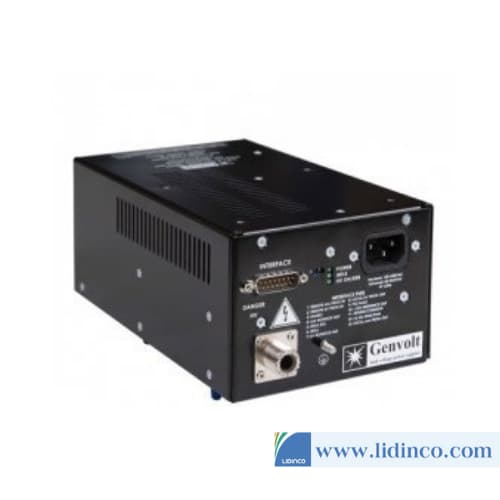

Sê-ri Genvolt 8000, Bộ nguồn điện một chiều điện áp cao, là một dãy thiết bị điện áp cao một chiều đầu vào AC được mô-đun hóa chắc chắn được thiết kế để hoạt động từ đầu vào nguồn điện đa năng từ 85VAC đến 256VAC 50/60Hz. Các tùy chọn Công suất đầu ra có sẵn từ 500V đến 70kV.
Tính năng HVPS
HVPS có giao diện người dùng Hiệu chỉnh hệ số công suất kiểu tăng cường đang hoạt động – tức là một bộ chỉnh lưu đang hoạt động. Điều này mang lại độ méo hài rất thấp ở tần số chính với hệ số công suất lên tới 0,99.
Các mô-đun có đầu ra phân cực CỐ ĐỊNH phải được chỉ định tại thời điểm đặt hàng bằng cách sử dụng bảng “Trình tìm mẫu”.
Vận hành và Bảo vệ
Chúng hoạt động ở cả hai chế độ Điều khiển điện áp và Điều khiển dòng điện với sự giao thoa hoạt động nhanh giữa các chế độ.
Thông số kĩ thuật
| AC Input voltage range | 85VAC to 256VAC, 47 – 63 Hz |
|---|---|
| Power Factor | Full Load 0.99 Non-Load 0.98 |
| Output Polarity | +ve or –ve (Please specify when ordering) |
| Voltage Load Regulation | 0.01% of full voltage for a no load to a full load change |
| Voltage Line Regulation | +/- 0.005% of full voltage over the specified input voltage range |
| Current Load Regulation | 0.01% from 0V to full voltage |
| Current Line Regulation | +/- 0.01% of full current over the specified input voltage range per 8 hours after |
| Voltage Ripple: | 0.1% p-p of output voltage |
| Current Stability | 0.02% per 8hrs after ½hr warm up |
| Temperature Coefficient | 100 ppm per ˚C |
| Temperature | Operating 0˚C to 45˚C Storage -20˚C to +85˚C |
| Interlock | Open Interlock will shut down unit |
| Circuit Protection | Overvoltage, Overcurrent, Arcing and Over temperature |
| Relative Humidity | Non condensing 95% |
The control signal is NOT a safety interlock and must NOT be used for a protection system from high voltage generation for safety purposes.
Standard Features, as fitted at the factory
| Control | Logic level for high voltage enable/disable. |
|---|---|
| Overvoltage Protection | Overvoltage conditions can be caused by excessive input program signal. If an overvoltage condition is detected, the power supply is latched off until input power is reset. |
| PS Fault Condition | A PS fault indicator and a PS fault output on J1, indicate an OVP or a regulation error. |
| PF and Universal Input | The input voltage of the 8000 can operate within the range from 85VAC to 265VAC. The power factor is actively corrected across the entire range and is better than 0.99 at full load. |
| Internal EMI Filter | An internal EMI filter and fuse provide protection against line voltage surges and power supply faults |
Remote Operating Features
| Remote Programming | Allows remote adjustment of the output voltage and current, via an external voltage source. |
|---|---|
| Remote Monitor | Allows remote monitoring of the output voltage and current. |
| High Voltage Enable/Disable | Allows remote ON/OFF control of the high voltage. |
| +10VDC Reference | A +10VDC is provided for remote programming via a potentiometer or voltage divider. |
Mechanical Details
| Weight | Model specific, approximately 3Kgs |
|---|---|
| Dimensions | 95.25mm (H) x 127mm (W) x 279.4mm (D) |
| Power Input Connector | IEC320 with mating connector x 2 Metres |
| HV Output Connector | Proprietary HV Connector |
| Control Interface Connector | 15 pin ‘D’ connector (Male) |
Regulatory Approvals
- Compliant to 2004/108/EC, the EMC directive
- 2006/95/EC, the LVD
- RoHS compliant and CE approved
