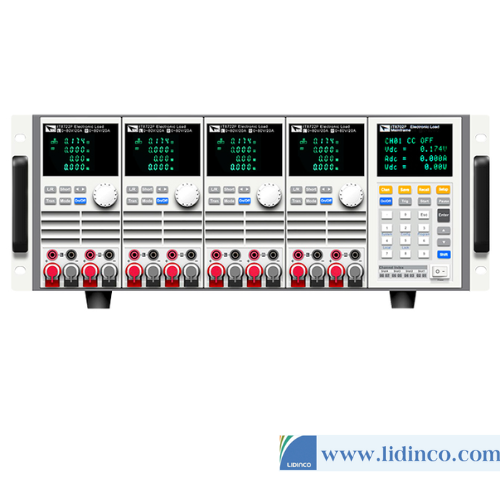

Tải điện tử DC lập trình đa kênh sê-ri T8700P đã được cải tiến và nâng cấp trên cơ sở IT8700. Nó giữ nguyên thiết kế kiểu mô-đun ban đầu. Một khung hình duy nhất có thể đạt tới 8 kênh và khung hình mở rộng có thể đạt tới 16 kênh. Nó được trang bị cả thiết bị đầu cuối phía trước và phía sau, có thể đáp ứng các yêu cầu thử nghiệm khác nhau của người dùng. Giống như IT8700, IT8700P cũng có các chức năng điều chỉnh độ dốc và chỉnh sửa dạng sóng. Bên cạnh đó, IT8700P đã tăng các chức năng bao gồm giới hạn dòng điện tối đa, cài đặt PLC và điều chỉnh vòng lặp CV. Người dùng có thể đặt chức năng kiểm tra tự động trong 7 chế độ vận hành được nâng cấp, thuận tiện cho việc kiểm tra nhanh chóng và chính xác trên dây chuyền sản xuất và R&D. Đồng thời, dòng IT8700P có đầy đủ tính năng bảo vệ như OVP,OCP,OPP,OTP, v.v., có thể ngăn ngừa hư hỏng hoặc thương tích do thao tác sai hoặc các yếu tố môi trường.
Thông tin đặt hàng:
Tính năng sản phẩm
TÍNH NĂNG
♦ Các mô-đun có thể tháo rời để dễ dàng cấu hình hệ thống
♦ Mô-đun kênh đôi có thể hiển thị dữ liệu từng kênh đồng thời
♦ Khung hình đơn lên đến tối đa 8 kênh, khung hình mở rộng lên đến mmax.16 kênh
♦ Chức năng phân phối năng lượng động cho kênh kép
♦ Tùy ý lựa chọn thiết bị đầu cuối trước/sau
♦ Người dùng có thể tùy chỉnh các mô-đun bên trái và bên phải
♦ 7 chế độ hoạt động: CC/CV/CR/CP/CV+CC/CR+CC/CW+CC
♦ Tốc độ vòng lặp CV có thể điều chỉnh để phù hợp với các nguồn điện khác nhau
♦ Độ phân giải và độ chính xác cao lên đến 0,1mV/0,01mA
♦ Đo dòng điện đỉnh ngắn mạch và điện áp đỉnh
♦ Đo điện áp và dòng điện, lên đến 50kHz
♦ Có thể điều chỉnh độ dốc tăng/giảm hiện tại
♦ Mô phỏng các dạng sóng khác nhau có tải ở chế độ Danh sách
♦ Chế độ động lên đến 25kHz, cài đặt chế độ Danh sách 100kHz
♦ Chức năng kiểm tra tự động có thể tự động xác định liệu kết quả kiểm tra có vượt quá thông số kỹ thuật đã đặt hay không
♦ Thực hiện đồng thời nhiều bộ mô-đun tải điện tử
♦ OVP/OCP/OPP/OTP/bảo vệ chống đảo ngược
♦ Giao diện truyền thông Ethernet/USB/RS232 tích hợp sẵn
Chức năng và Ưu điểm
Tùy ý lựa chọn thiết bị đầu cuối phía trước/phía sau
IT8700P được trang bị cả thiết bị đầu cuối phía trước và phía sau. Cả hai đều có thể được kết nối để thử nghiệm. Nó đáp ứng các yêu cầu kiểm tra khác nhau và cũng giúp tránh các lỗi vận hành, từ đó mang lại hiệu quả kiểm tra cao hơn. Đồng thời, IT8700P chỉ có chiều cao 4U nên dễ dàng lắp vào giá đỡ, điều này rất tốt cho việc tích hợp hệ thống.
Kiểm tra và kiểm soát động
Hoạt động của tải trọng động được chuyển đổi định kỳ giữa hai cấp độ. bộ nguồn Tốc độ điều chỉnh và phản hồi tức thời của bộ nguồn theo dõi dạng sóng điện áp đầu ra của nó dưới sự thay đổi hỗn hợp của mức dòng điện cao và thấp, thời gian liên tục và tốc độ tăng/giảm. Chức năng kiểm tra động của sê-ri IT8700P có thể được chia thành chế độ liên tục, chế độ xung và chế độ truyền lật.
7 chế độ hoạt động
Bên cạnh 4 chế độ hoạt động cơ bản là CC /C V/C R /CP, dòng IT 8700P còn có 3 chế độ hoạt động phức hợp khác: C V + CC /C R + CC /C W + CC. Trong chế độ vận hành CV/CR/CW, có thể đặt tối đa 9/dòng điện (I-Limit). Điều này có thể giải quyết hiệu quả vấn đề dòng điện tăng tức thời trong quá trình thử nghiệm và tránh kích hoạt bảo vệ, làm hỏng thiết bị hoặc bất kỳ chấn thương nào khác do các yếu tố môi trường hoặc thao tác sai có thể gây ra. Vì vậy, nó có thể được sử dụng trong các ứng dụng khác nhau.
Kiến trúc hệ thống mô-đun có thể cấu hình tự do
IT8700P áp dụng thiết kế mô-đun, có bộ vi xử lý hiệu suất cao trong mọi mô-đun và máy tính lớn. Nó có tốc độ đo cao do kiến trúc song song. Máy tính lớn điều khiển từng mô hình một cách đồng bộ và hiển thị các giá trị thử nghiệm theo thời gian thực.
