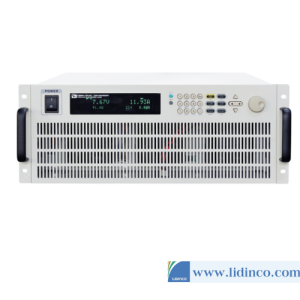

Tải Điện Tử Một Chiều (DC) Lập Trình Hiệu Suất Cao ITECH IT8936A-600-2400

♦ Trạm sạc DC, bộ sạc xe hơi, thiết bị điện tử công suất và các thử nghiệm khác

♦ Kiểm tra lão hóa cầu chì và rơle

♦ Thử nghiệm phóng điện ắc quy, ắc quy chì, pin nhiên liệu

♦ Sản xuất thông minh, thử nghiệm an toàn động cơ công nghiệp (chẳng hạn như AGV, rô-bốt, v.v.)

♦ Kiểm tra tải ảo năng lượng tự nhiên (mảng pin mặt trời, phát điện gió)

♦ Kiểm tra nguồn máy chủ, UPS điện áp cao, nguồn truyền thông

♦ Kiểm tra nguồn điện A/D và các linh kiện điện tử công suất khác

Mật độ năng lượng cao, kích thước nhỏ

Tải điện tử công suất cao sê-ri IT8900A/E áp dụng thiết kế mật độ năng lượng cao, kích thước bằng một nửa tải điện tử thông thường và trọng lượng bằng 1/3 tải điện tử thông thường.

Tải điện tử công suất cao sê-ri IT8900A/E có dải đầu vào điện áp và dòng điện cực rộng, bao gồm nhiều kiểu máy hiện có, đáp ứng các yêu cầu về dòng điện cao, điện áp thấp hoặc điện áp cao, dòng điện thấp.

Tải điện tử một chiều sê-ri IT8900A cung cấp tám loại chế độ làm việc như CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC, có thể thích ứng với các yêu cầu kiểm tra trong các dịp khác nhau. Trong số đó, chế độ CP thường được sử dụng để kiểm tra ắc quy UPS, mô phỏng sự thay đổi dòng điện khi điện áp ắc quy suy giảm. Nó cũng có thể được sử dụng để mô phỏng các đặc tính của đầu vào của bộ chuyển đổi và biến tần DC-DC. Chế độ CV+CC có thể được áp dụng cho pin mô phỏng tải và kiểm tra trạm sạc hoặc bộ sạc xe hơi. Khi CV đang hoạt động, dòng tải tối đa bị hạn chế. Chế độ CR+CC thường được sử dụng trong thử nghiệm giới hạn điện áp, đặc tính giới hạn dòng điện, độ chính xác điện áp không đổi và độ chính xác dòng điện không đổi của bộ sạc tích hợp, giúp ngăn ngừa quá dòng bảo vệ bộ sạc tích hợp.

Chế độ động và chế độ danh sách của sê-ri IT8900A/E đều có thể được thực hiện ở chế độ CC. Bằng cách chỉnh sửa độ rộng và độ dốc của từng bước, có thể tạo ra nhiều chuỗi phức tạp khác nhau, cho phép người dùng hoàn thành các thử nghiệm khác nhau với các dạng sóng tải. Và ở chế độ CC, IT8900A/E có thể thiết lập tốc độ tăng và giảm.

Tải điện tử sê-ri IT8900A/E có chức năng xả pin và có thể thực hiện kiểm tra xả ở chế độ CC, CR hoặc CP. IT8900A/E có thể thiết lập 3 điều kiện dừng pin: điện áp, dung lượng và thời gian. Bất cứ khi nào đáp ứng bất kỳ điều kiện nào, nó sẽ tự động dừng thử nghiệm. Trong quá trình thử nghiệm, người dùng có thể quan sát điện áp, thời gian và dung lượng đã xả của pin.

Tải điện tử một chiều sê-ri IT8900A/E có song song chính-phụ và dòng điện cân bằng. Dòng IT8900A/E hỗ trợ tủ song song dưới các nguồn khác nhau và cùng điện áp. Sau khi song song, tất cả các chức năng của thiết bị độc lập có thể được thực hiện, bao gồm cả hoạt động ở chế độ CV, song song tối đa lên tới 600kW. Độc lập cũng có thể hoạt động độc lập và cấu hình nguồn linh hoạt hơn. Máy song song sử dụng dây analog và kỹ thuật số riêng biệt và hiệu suất của máy song song ổn định hơn.

Tải điện tử sê-ri IT8900A/E được tích hợp sẵn mạng LAN, USB, RS232, CAN, GPIB, giao diện analog, hỗ trợ giao thức SCPI. Nó phù hợp để mở rộng nguồn, điều khiển từ xa máy tính hoặc PLC, xây dựng hệ thống, v.v.

Tải điện tử lập trình sê-ri IT8900A/E cung cấp phép đo thời gian tăng và giảm của điện áp và dòng điện. Độ chính xác của phép đo lên tới 10μs, tương đương với máy hiện sóng có độ chính xác cao. Dòng IT8900A/E có thể được áp dụng để đo thời gian khởi động và tắt mô-đun nguồn, thời gian giữ và thời gian thổi cầu chì. Thời gian đo được đo bằng phần mềm PC.

Tải điện tử sê-ri IT8900A (kiểu 150V) có chế độ động* lên đến 30kHz, việc nâng cấp cấu trúc bên trong tích hợp đã cải thiện đáng kể độ ổn định và đáp ứng vòng lặp. IT8900A có thể được áp dụng để kiểm tra phản ứng nhất thời của nguồn điện chuyển đổi và cũng có thể kiểm tra khả năng chịu đựng dòng điện cao nhất thời của bộ chuyển đổi DC-DC và pin.

* Đáp ứng động IT8900E là 10 kHz

Tải điện tử sê-ri IT8900A/E có giao diện điều khiển tương tự, có thể được sử dụng để điều khiển công nghiệp hoặc mở rộng công suất tải bằng cách ghép nối song song. Khi IT8900A/E được sử dụng cho điều khiển công nghiệp, sử dụng đầu ra PLC 0~10V để điều khiển sự thay đổi toàn thang đo 0~100% của CC/CV của tải. So với điều khiển thời gian thực từ PC, thời gian phản hồi nhanh hơn và lên tới 10μs, thời gian bước <10ms, độ chính xác có thể đạt 1%. Đồng thời, IT8900A/E còn có ưu điểm là không hạn chế số bước. Hình bên phải hiển thị giao diện tương tự đầu vào sóng hình sin 0-4.2V, điều khiển tải động của IT8900A 0-100A. Biên độ dạng sóng và giảm pha dưới 10 kHz sẽ cao hơn. Nó có thể được áp dụng để kiểm tra pin của tất cả các loại dạng sóng phức tạp và cũng có thể được sử dụng để kiểm tra phân tích trở kháng của pin nhiên liệu. Khi được sử dụng để mở rộng công suất tải song song, giao diện tương tự có thể được sử dụng cho giao diện điều khiển tương tự vi sai song song, ổn định và đáng tin cậy hơn so với giao diện LAN độc lập truyền thống

Để tránh hư hỏng thiết bị do vận hành không chính xác hoặc môi trường xung quanh bất thường, IT8900A/E cung cấp khởi động mềm, dừng mềm, bảo vệ dao động dòng điện, OVP, OCP, OPP, OTP, bảo vệ giới hạn dòng điện, bảo vệ giới hạn công suất, v.v. Khi có bất kỳ tình huống bất thường nào, IT8900A/E sẽ ngay lập tức ngừng hoạt động để đảm bảo an toàn cho DUT và nhân sự.

Tải điện tử dc IT8900A có chức năng khởi động mềm và dừng mềm, có thể ngăn tải tải quá nhanh, kéo điện áp nguồn xuống tạm thời hoặc tắt tải tạm thời để gây ra đột biến điện áp nguồn, nghĩa là bật ổn định độ dốc, chức năng tắt dốc có thể mở được.
