Thông số kĩ thuật
Tính năng nổi bật
Điện áp đầu vào lên đến 1.200 V
Dòng tải lên tới 2.700 A
Công suất từ 600 W đến 28.800 W
Khả năng quá tải điện tạm thời, tùy thuộc vào kiểu máy
Các mẫu có nguồn điện không vôn tích hợp (mẫu ZV)
Các mẫu có một số phạm vi đo và cài đặt hiện tại (mẫu MR)
Mật độ công suất cao lên tới 2.100 W ở 2 U (3.200 W ở 3 U)
Các chế độ vận hành cơ bản CC – CV – CR – CP
Các chế độ vận hành kết hợp CC+CV, CR+CC+CV, CP+CC+CV, CV+CC
Ethernet + USB + RS-232 + CAN theo tiêu chuẩn
GPIB tùy chọn
hoạt động trực quan
Thao tác nhanh bằng phím tắt
Cài đặt chuyển đổi
Chế độ dòng điện, điện áp, điện trở và nguồn không đổi
Theo dõi MPP
Hoạt động Master-Slave kỹ thuật số
Kiểm tra lưu trữ năng lượng
phép đo ri
Tải động với DAQ đồng bộ
mô hình kích hoạt
Lập trình SCPI với phép đo
USB MSD làm bộ nhớ dữ liệu đo lường
Bảo vệ có thể điều chỉnh cho quá dòng và thấp áp
Đầu ra giám sát tương tự cho điện áp và dòng điện
Đầu vào điều khiển tương tự
Đầu vào kỹ thuật số và đầu ra điều khiển lập trình
Làm mát bằng quạt im lặng
lưu cài đặt
bảo vệ điện tử
Hệ thống trợ giúp song ngữ (tiếng Đức và tiếng Anh)
2 lần hiệu chuẩn miễn phí (có đăng ký thiết bị)
Mô tả

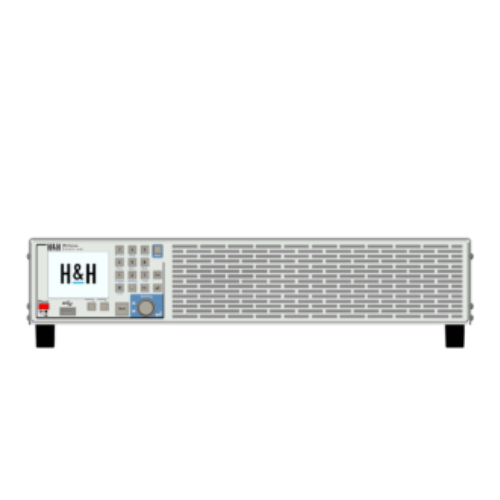

Công cụ toàn diện từ H&H: sê-ri PLI. Với phạm vi mô hình khổng lồ, nhiều chức năng tiêu chuẩn, được vận hành cục bộ thông qua giao diện người dùng trực quan hoặc từ xa thông qua một trong nhiều giao diện tiêu chuẩn. Lập trình được thực hiện theo cú pháp SCPI với khối lượng lệnh cao.
Mô hình Zero-Volt – PLIxxxxZV
Các ứng dụng đặc biệt, chẳng hạn như thử nghiệm pin nhiên liệu, cần tải DUT xuống gần 0 V. Đối với những mục đích này, chúng tôi cung cấp một loạt các kiểu máy với nguồn điện không vôn tích hợp. Khi tín hiệu cổng I/O được sử dụng, GND của cổng I/O phải được cách ly về mặt điện với đầu vào tải âm. Do đó, chúng tôi khuyên bạn nên cài đặt cổng I/O cách điện tùy chọn (tùy chọn PLI06) ở các kiểu máy này.
Mô hình đa phạm vi – PLIxxxxMR
Một biến thể kiểu máy có 3 hoặc 4 dải dòng điện “thực” cho phép cài đặt và đo dòng điện, công suất và điện trở trên một dải giá trị rộng với độ phân giải và độ chính xác cao. Đặc biệt là các ứng dụng năng lượng mặt trời và PV có yêu cầu cao vào thời điểm này. Các phạm vi được chia độ với hệ số 10 cho mỗi phạm vi.
Các chế độ và chức năng vận hành
Chế độ vận hành cơ bản và kết hợp
Các thiết bị có chế độ hoạt động dòng điện không đổi (CC), điện áp không đổi (CV), điện trở không đổi (CR) và công suất không đổi (CP). Hơn nữa, các giá trị bảo vệ cho quá áp và quá dòng có thể được đặt ở mỗi chế độ vận hành. Điều này dẫn đến các chế độ vận hành kết hợp CC+CV, CR+CC+CV, CP+CC+CV, CV+CC.
Tải động với chức năng danh sách
Hoạt động động (chức năng LIST) có thể được cấu hình bằng tối đa 300 cài đặt điểm danh sách. Tải điện tử lưu dữ liệu đo thu được đồng bộ với dấu thời gian.
Thu thập dữ liệu
Chức năng thu thập dữ liệu tự động cho phép lưu trữ dữ liệu đo bên trong hoặc trực tiếp trên ổ flash USB bên ngoài.
Chức năng kiểm tra/xả lưu trữ năng lượng
Chức năng xả xả các thiết bị lưu trữ năng lượng như bộ tích điện, pin, siêu tụ điện, v.v. một cách có kiểm soát trong các điều kiện tắt có thể xác định. Các giá trị được xác định trong quy trình, chẳng hạn như điện tích và năng lượng, có thể được đọc cục bộ và thông qua giao diện dữ liệu.
Đo điện trở trong
Tải điện tử có thể đo điện trở trong DC của đối tượng thử nghiệm được kết nối. Với mục đích này, nó sử dụng một phương pháp tính toán được chỉ định trong các tiêu chuẩn khác nhau, ví dụ: DIN EN 61951, DIN EN 61960.
Chức năng giám sát
Nếu chức năng cơ quan giám sát được kích hoạt, đầu vào tải sẽ bị tắt trong trường hợp giao tiếp với PC điều khiển bị lỗi để bảo vệ DUT được kết nối.
Theo dõi MPP (tùy chọn PLI21)
Chức năng Theo dõi Điểm Công suất Cực đại (MPPT) được sử dụng để kiểm tra các mô-đun năng lượng mặt trời hoặc quang điện. Vì mục đích này, điểm công suất tối đa (MPP) của DUT được kết nối được điều khiển ở chế độ CV.
Mô hình kích hoạt
Mô hình trình kích hoạt có thể định cấu hình kiểm soát việc thu thập dữ liệu, cài đặt tĩnh và động.
tải công suất
Phạm vi mô hình bao gồm các loại công suất từ 600 W, định mức công suất liên tục lên đến 28.000 W. Ngoài ra, các mô hình lên đến 300 V có khả năng quá tải. Chiều cao và thời gian của tình trạng quá tải có thể xảy ra phụ thuộc vào nhiệt độ của tầng công suất. Thiết bị cho biết tình trạng quá tải hiện tại có thể xảy ra. Do đó, các đơn vị có thể được sử dụng ngay cả đối với các ứng dụng mạnh mẽ hơn đáng kể.
bảo vệ
giới hạn hiện tại
giới hạn quyền lực
bảo vệ quá nhiệt
Bảo vệ các đường GND tại Cổng I/O Analog
Giao diện dữ liệu
Các giao diện dữ liệu sau đây được bao gồm như là tiêu chuẩn:
Ethernet
USB
RS-232
Tùy chọn
Có thể giao tùy chọn:
GPIB (tùy chọn PLI02)
Trình điều khiển LabVIEW được chứng nhận bởi National Instruments.
Cổng I/O tương tự
Cổng I/O tương tự tiêu chuẩn cung cấp các chức năng sau:
Cài đặt tải C và V
Cài đặt tương tự của bảo vệ C và V
Tải bật tắt
Lựa chọn chế độ hoạt động
Đầu ra màn hình điện áp
Đầu ra màn hình hiện tại
đầu vào kích hoạt
đầu ra kích hoạt
Đầu vào kỹ thuật số
Đầu ra điều khiển có thể lập trình
Cổng I/O Analog cách ly về mặt điện hóa
Để cách ly điện giữa Cổng I/O Analog và các đầu cuối tải, tùy chọn PLI06 có thể được cài đặt. Điện áp cách ly là 800 V. Việc sử dụng bảng này cũng ngăn ngừa các vòng tiếp đất.
Hệ thống trợ giúp
Một hệ thống trợ giúp cho hầu hết các mục menu được tích hợp trong giao diện người dùng. Ngôn ngữ của hệ thống trợ giúp có thể được đặt thành tiếng Đức hoặc tiếng Anh.
Hiệu chuẩn
Chứng chỉ Hiệu chuẩn Nhà máy (FCC) miễn phí được cung cấp cùng với các thiết bị. Quá trình hiệu chuẩn chịu sự giám sát theo DIN EN ISO 9001. Giấy chứng nhận hiệu chuẩn ghi lại khả năng truy xuất nguồn gốc theo các tiêu chuẩn quốc gia để minh họa thiết bị vật lý theo Hệ thống Đơn vị (SI) quốc tế. Trong thời hạn bảo hành 2 năm, chúng tôi sẽ hiệu chuẩn miễn phí lần thứ hai nếu thiết bị tương ứng (số sê-ri) đã được đăng ký tại H&H.
