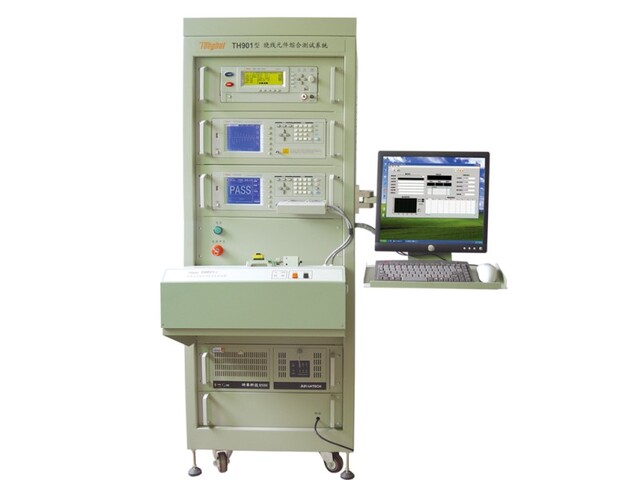

Tổng quan
Kiểm tra: Xoay, tỷ lệ vòng quay, Tỷ lệ điện áp, LK, Ls, Q, Cx, Z, ACR, DCR, PS, BL, điện áp chịu được AC, điện áp chịu được DC, điện trở cách điện, xung cuộn dây, v.v.
■ Đa chức năng:
Hệ thống có thể kiểm tra số vòng dây (Turn), tỷ số vòng dây, tỷ số điện áp, điện cảm rò rỉ (LK), điện cảm (Ls), hệ số chất lượng (Q), điện dung (Cx), trở kháng (Z), điện trở AC (ACR), điện áp thấp các thông số như điện trở DC (DCR), ngắn mạch chân (PS), cân bằng (BL), v.v. Nó cũng có thể kiểm tra các thông số điện áp cao như điện áp chịu được AC, điện áp chịu được DC, điện trở cách điện, xung cuộn dây, v.v.
■ Hiệu quả cao:
Hệ thống có thể tự động chuyển từ kiểm tra thông số điện áp thấp sang kiểm tra thông số điện áp cao, vì vậy các thông số có thể được kiểm tra cùng một lúc, giúp cải thiện đáng kể hiệu quả kiểm tra
■ Cơ sở dữ liệu:
Hệ thống tự động ghi dữ liệu kiểm tra vào cơ sở dữ liệu, ghi dữ liệu nhanh hơn và đáng tin cậy hơn, lưu trữ dữ liệu thuận tiện hơn và bảo mật dữ liệu được đảm bảo
■ Chức năng thống kê:
Hệ thống đã thêm các chức năng thống kê khác nhau, có thể đếm tốc độ truyền dữ liệu, giá trị CPK và có thể vẽ biểu đồ kiểm soát, biểu đồ phân phối và các sơ đồ bảng khác.
■ Tự động hóa cao:
Hệ thống có thể tự động chuyển đổi kiểm tra các thông số điện áp cao và thấp, dữ liệu kiểm tra được lưu tự động vào cơ sở dữ liệu và dữ liệu kiểm tra được phân tích thống kê tự động
Thông số kĩ thuật
| Low Voltage Parameter | |||
| Items | Range | ||
| Frequency | 20Hz-200kHz | ||
| L, Lk | 0.01nH-99.9999kH | ||
| C | 0.00001pF-9.99999F | ||
| R, X, Z, DCR, ACR | 0.01mΩ-99.9999MΩ | ||
| Y, B, G | 0.01nS-99.9999S | ||
| D | 0.00001-99999.9 | ||
| Q | 0.01-99999.9 | ||
| θ | Deg – 179.999o-179.999o; Rad – 3.14159-3.14159 | ||
| Turns Ratio | 1:0.01 – 100:1 | ||
| Withstand Voltage Insulation Test | |||
| Items | Output Voltage | Test Range | Test Accuracy |
| AC Withstand | 500VAC-2500VAC (Adjacent Pins); 50VAC-5000VAC (Spaced Pins) | 1μA-30mA | ±(2%Reading+5 Digit) |
| DC Withstand | 50VDC-3500VDC (Adjacent Pins); 50VDC-6000VDC (Spaced Pins) | 0.1μA-10mA | ±(2%Reading+5 Digit) |
| Insulation Resistance | 50VDC-1000VDC | 0.1MΩ-50GΩ | ±(15%Reading+5 Digit) |
| Impulse Winding Test | |||
| Output Voltage | 500V-5000V, Step by 100V, 5% ±25V | ||
| Inductance Test Range | >20μH | ||
| Waveform Sampling | Sampling Rate: 40MSPS/25ns, 20MSPS/50ns, 10MSPS/100ns, 5MSPS/200ns, 2.5MSPS/400ns, 1.25MSPS/800ns, 625kSPS/1.6μs, 312kSPS/3.2μs. Resolution: 8bits. Sampling: 960bytes | ||
