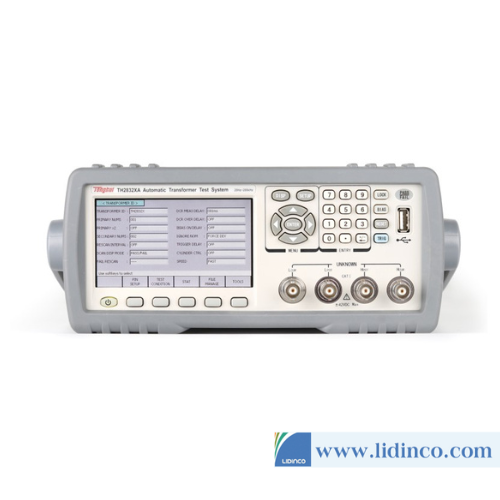

Máy Kiểm Tra Máy Biến Áp Tự Động – Automatic Transformer Tester Tonghui TH2832XA 200KHz

Giá: Liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Tổng quan

■ Số PIN kiểm tra: 24

■ Tần số: 20Hz-200kHz, 15025 điểm

■ Mức tín hiệu: 10mV-2Vrms, 100μA—20mAarms; 20mV-1Vrms, 200μA—10mArms

■ Tốc độ kiểm tra: tối đa. 40ms

■ Màn hình TFT LCD 4,3 inch

■ Thiết kế giao diện hoàn toàn mới

■ tích hợp nguồn phân cực 0 – ± 5V/50mA

■ TH2832XA: LCR + hệ thống kiểm tra máy biến áp

TH2832XB: hệ thống kiểm tra máy biến áp

TH2832XC: hệ thống kiểm tra máy biến áp

■ Kiểm tra quét nhiều lượt thành phần thụ động rời rạc (L, C, R)

■ Kiểm tra quét máy biến áp chuyển mạch

■ Kiểm tra quét máy biến áp mạng

■ Cuộn dây truyền động rơle, kiểm tra quét đa kênh điện trở tiếp xúc

■ Thử nghiệm quét DCR đa kênh

■ Kiểm tra vòng lặp thông số đơn lẻ

■ Quét thời gian hoạt động của rơ le lịch thi đấu

■ Phương thức khấu trừ sai lệch linh hoạt

■ Rơle cố định quét tự kiểm tra

■ Lưu trữ: Nội bộ: 100 nhóm tệp cài đặt để lưu; Đĩa U: dung lượng lớn của tệp cấu hình, CSV; định dạng dữ liệu kiểm tra và hình ảnh định dạng GIF

■ Cập nhật chương trình cơ sở qua đĩa U

■ Khả năng lập trình tập tin thiết lập kiểm tra thiết bị ở cấp độ PC tùy chọn

■ Tệp cài đặt tham số tương thích với TH2829AX-24

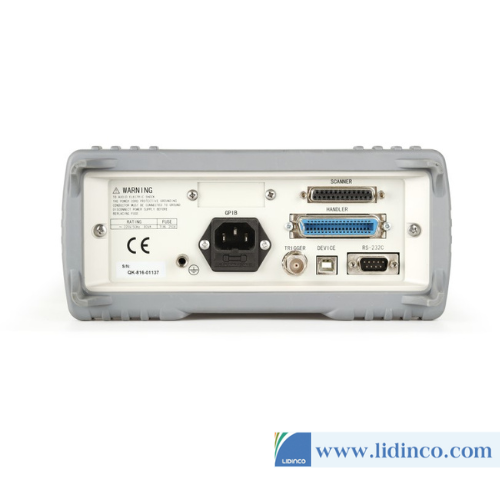

■ RS-232, giao diện THIẾT BỊ USB

■ Làm việc với bộ cố định quét máy biến áp 24 chân TH1831

Thông số kĩ thuật

Model		TH2832XA	TH2832XB	TH2832XC
Number of Test Pin		24	24	12
Test Signal Frequency		20Hz-200kHz, 15025 Dots in total.
Display		4.3 inch TFT LCD 272*480
Transformer Test Parameter		Turn ratio, turs, phase, L, C, Lk, Q, ACR, DCR, Balance, Pin short.
LCR Test Parameter		\|Z\|,Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-ratio, Phase, Lk.	No LCR function
Basic Accuracy	LCRZ	0.10%	——
	DCR, Turn ratio	0.50%
Signal Source Output Impedance		30Ω, 100Ω selectable.
Test Speed (≥10 kHz)		Fast: 40ms, Med: 125ms, Slow: 370ms.
AC Signal Level		10mV – 2Vrms, 100μA – 20mArms.
DC Bias Voltage Source		0V – ± 5V, 0mA –±50mA.
Comparator Function		10-bin sorting, PASS/FAIL indicator, count function
Memory		100 groups of LCRZ setting file,100 groups of transformer scan set file, 10 groups of gif file.

Standard
Accessories name	Model
Automatic transformer scan test fixture	TH1831
Foot switch	TH1801-001
Kelvin test lead	TH26011CS
Connection Cable	TH26072
Short circuit Plate	TH26010
Four Terminal Test Fixture	TH26048A
