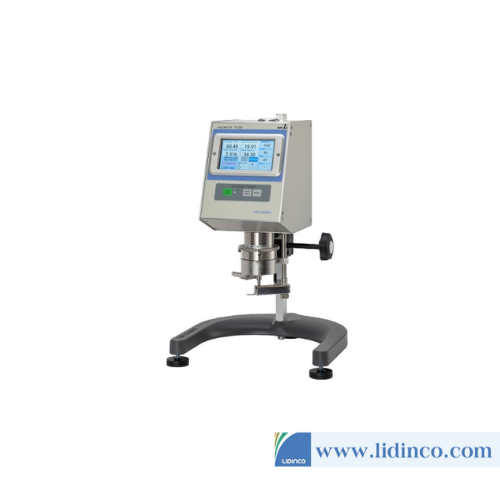

Nó là một loại nhớt kế dạng tấm nón có thể chỉ định tốc độ cắt và có thể thực hiện phân tích lưu biến.

Nó đã được áp dụng trong nhiều lĩnh vực và đóng một vai trò quan trọng trong việc hỗ trợ kiểm soát chất lượng trong ngành công nghiệp Nhật Bản.

* Dòng TV-200E được trang bị tiêu chuẩn với phần mềm thu thập dữ liệu độ nhớt (Visco-Chart).

Được trang bị màn hình cảm ứng màu LCD 4,3 inch, màn hình dễ nhìn và khả năng vận hành đã được cải thiện.

Tùy thuộc vào giá trị độ nhớt của mẫu cần đo

Độ nhớt thấp: Loại L

Độ nhớt cao：Loại H

Nó được chia thành hai mô hình.

Độ nhớt thấp (loại L)

“M”, “2,5M”, “5M”

Độ nhớt cao (loại H)

“H”, “R”, “U”

Nó bao gồm 3 phạm vi và

Nó có dải đo tương đương với ba nhớt kế thông thường.

Điều này giúp có thể đo nhiều mẫu với các giá trị độ nhớt khác nhau.

Ngoài ra, do phép đo có thể được thực hiện ở nhiều tốc độ quay (tỷ lệ chia sẻ), nên phạm vi đánh giá mẫu được mở rộng.

Nguyên lý hoạt động

Máy dò mô-men xoắn nhớt được chia thành khung truyền động và khung cảm biến, được kết nối bằng một trục uốn.

Một dòng phản hồi chạy qua Mô-men xoắn sao cho độ lệch giữa khung truyền động và khung cảm biến được tạo ra trong quá trình đo trở thành 0, đẩy khung cảm biến trở lại.

Phương pháp đo này là phương pháp đo luôn đưa độ lệch về 0 (cân bằng) và được gọi là “phương pháp vị trí 0”.

Do “cơ chế không trục” không sử dụng bạc đạn được sử dụng trong nhớt kế thông thường, nó có độ tuyến tính và khả năng tái tạo tuyệt vời ngay cả trong phạm vi đo rộng.

Chức năng chương trình (chỉ dành cho TV-200E)

Bạn có thể đặt 10 mẫu chương trình lên đến 40 bước.

Đặt “tốc độ quay”, “phạm vi đo” và “thời gian đo” cho mỗi bước.

Vì hoạt động luôn cố định nên có thể đo ổn định với khả năng lặp lại tốt.

Các mẫu phi Newton thể hiện các hành vi khác nhau tùy thuộc vào thời điểm thay đổi tốc độ quay (tốc độ cắt) và sự khác biệt về thời gian đo.

Do đó, khi đo một mẫu như vậy, bằng cách sử dụng chức năng chương trình, có thể đo với hoạt động liên tục bất kể ai đang đo mẫu đó, do đó có thể đo ổn định.

Đặc biệt, đây là một chức năng cần thiết khi bạn muốn thu được phân tích dòng chảy và giá trị TI (chỉ số thixotropy).

Visco-Chart (Phụ kiện tiêu chuẩn chỉ dành cho TV-200E)

Phần mềm này nhập dữ liệu độ nhớt vào máy tính.

biểu đồ trong thời gian thực

Bằng cách vẽ đồ thị trong thời gian thực, các đặc điểm của mẫu có thể được trực quan hóa và dễ dàng đánh giá.

Ngoài ra, chức năng phân tích đơn giản có thể tính toán “diện tích vòng trễ” và “chỉ số độ nhớt phi Newton”.

Tương thích dữ liệu

Máy đo độ nhớt TV-100E/200E tuân thủ các tiêu chuẩn JIS và ISO, đồng thời dữ liệu đo được tương thích với các máy đo độ nhớt khác do công ty chúng tôi sản xuất.

Rôto hình nón tùy chọn

Nhiều rô-to hình nón tùy chọn khác nhau có sẵn tùy thuộc vào giá trị độ nhớt của mẫu cần đo.

Trái ngược với rôto hình nón 1°34′ x R24 đạt tiêu chuẩn, hình nón 3° dùng để đo các mẫu có độ nhớt cao hơn và hình nón 0,8° dùng để đo các mẫu có độ nhớt thấp hơn. Chọn.

Ngoài ra, do một số “hình nón 3°” có đường kính nhỏ, độ nhớt càng cao thì đường kính của rôto hình nón được chọn càng nhỏ.

cảm biến nhiệt độ

TV-100E/200E có chức năng hiển thị nhiệt độ.

Bằng cách sử dụng cảm biến nhiệt độ tùy chọn “PE-100”, có thể đo nhiệt độ mẫu bên trong hộp đo.

Giới thiệu về kiểm soát nhiệt độ mẫu

Vì nhớt kế tấm nón đo độ nhớt của một lượng nhỏ mẫu, nên điều cần thiết là phải kiểm soát nhiệt độ của mẫu. Toki Sangyo cung cấp hai loại hệ thống kiểm soát nhiệt độ.

Bể nước nhiệt độ không đổi tuần hoàn

Đây là bể chứa nước có nhiệt độ không đổi kiểu tuần hoàn với một máy bơm tuần hoàn bên ngoài cung cấp nước có nhiệt độ không đổi.

Nối ống với cốc đựng mẫu để giữ nhiệt độ mẫu không đổi.

PC-100 (đơn vị kiểm soát nhiệt độ)

Bằng cách sử dụng phần tử Peltier, có thể kiểm soát nhiệt độ với tốc độ và độ chính xác cao hơn so với bể nước có nhiệt độ không đổi thông thường.
