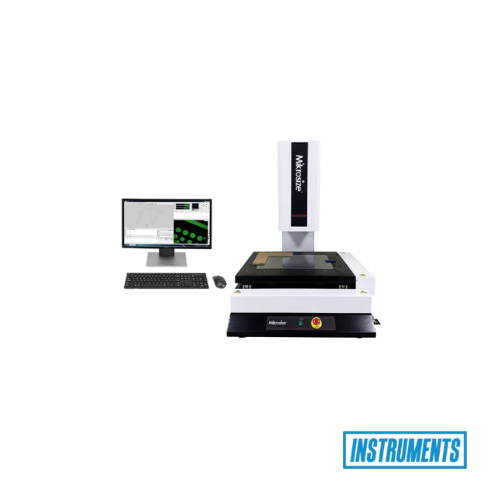

Hệ thống đo video thủ công VME
Mô tả hệ thống đo video thủ công VME:
● Kiểm soát vòng kín thủ công, đo thủ công; Thiết kế tích hợp, thuận tiện cho việc đo;
● Đế đá cẩm thạch ổn định và đáng tin cậy cấp 00”, Đảm bảo tốc độ đo cao, độ chính xác và độ chính xác
● Thanh dẫn hướng tuyến tính chính xác và vít me bi, động cơ servo AC đảm bảo độ chính xác
● Thang đo tuyến tính có độ chính xác cao, độ phân giải là 1um, độ chính xác cao, độ ổn định tuyệt vời;
● Ống kính zoom thủ công và camera CCD màu 1/2″ độ phân giải cao;
● Đèn LED 5 vòng, 8 vạch có thể lập trình được, điều khiển chiếu sáng bề mặt bằng phần mềm và có chức năng bộ nhớ
● Đèn LED chiếu sáng song song theo đường viền, có thể điều chỉnh độ sáng cấp 256 một cách thông minh;
Ứng dụng Hệ thống đo video thủ công VME:
● Được sử dụng rộng rãi trong sản xuất máy móc, điện tử, ô tô, phần cứng, nhựa, khuôn mẫu và các ngành công nghiệp khác.
● Có thể đo chính xác kích thước phôi, hình dạng, dung sai vị trí, để hoàn thành các nhiệm vụ kiểm tra linh kiện, đo hình dạng, kiểm soát quy trình, v.v.
VME Manual Video Measuring System Specification：
| Product Name |
VME Manual Video Measuring System |
| 2.5D Model |
VME-3020 |
VME-4030 |
VME-5040 |
| 3D Model |
VME-3020P |
VME-4030P |
VME-5040P |
| X,Y-axis Travel |
300x200mm |
400x300mm |
500X400mm |
| Z-axis Travel |
200mm |
| Dimensions(mm) |
750X520X980 |
755x1080x1060 |
1300x750x1000 |
| Max.load Capacity |
25Kg |
25Kg |
25Kg |
| Net Weight |
240Kg |
320Kg |
360Kg |
| X/Y/Z 3-axis Linear Scale(2.5D) |
Resolution:1µm |
| Accuracy(um) |
E1(x/y)=2.5+L/100 |
| Repeatability |
±2um |
| Movement System |
X,Y,Z-axis:Screw Rod |
| Movement Control |
Manual Movement Control |
| Video System |
1/2″ color CCD camera |
| Manual Coaxial Zoom Lens |
| Optical Magnification:0.7-4.5x; Video Magnification:20-148x |
| Working Distance(Standard): 92mm |
| Object View(Standard) |
11.1~1.7mm |
| Speed(mm/s) |
X,Y-axis:200 Z-axis:50 |
| Illumination |
Contour |
Adjustable 256-grade LED Parallel illumination |
| Surface |
Adjustable 256-grades 5-Ring & 8-Division LED Cold illumination |
| 3D Measuerment |
3D Module and UK Renishaw Touch Probe |
| Measuring Software |
Mikrosize |
| Working Environment |
Temperature: 20℃±2℃, Temperature Variation<2℃/hr,Humidity:30~80% |
| Power Source |
AC 100~220V 50/60HZ 10A |
VME Manual Video Measuring System Standard Delivery：
| Product Name |
Product Name |
Product Name |
| Measuring Software |
CCD Camera/Video Capture Card |
Manual Coaxial Zoom Lens |
| Mainframe/Dell PC System |
Scale Transfer /Movement Control Card |
48 –Division LED Illumination |
| Linear Scale/Calibration Block |
100mm Length Block(3D) |
Renishaw Probe MCP-K2(3D) |
