Máy Hiện Sóng Siglent SDS6104L 1GHz 4 Kênh

Máy hiện sóng lưu trữ kỹ thuật số cấu hình thấp sê-ri SDS6000L của SIGLENT cung cấp tới 8 kênh analog + 16 kênh kỹ thuật số với kích thước khung máy tiết kiệm không gian. Sê-ri này có sẵn ở các băng thông 2 GHz / 1 GHz / 500 MHz, có tốc độ mẫu tối đa là 5 GSa/s (10 GSa/s ESR) cho mỗi kênh và độ dài bản ghi tối đa là 500 Mpts/ch.

Sê-ri SDS6000L sử dụng công nghệ SPO của Siglent với tốc độ bắt dạng sóng tối đa lên tới 170.000 wfm/s (chế độ bình thường, lên tới 750.000 wfm/s ở chế độ Sequence), chức năng hiển thị phân loại cường độ 256 cấp cộng với chế độ hiển thị nhiệt độ màu. Nó cũng sử dụng một hệ thống kích hoạt kỹ thuật số sáng tạo với độ nhạy cao và độ rung thấp. Hệ thống kích hoạt hỗ trợ nhiều chế độ kích hoạt mạnh mẽ, bao gồm kích hoạt bus nối tiếp. Các công cụ như ghi dạng sóng Lịch sử, các chức năng Tìm kiếm và Điều hướng, Kiểm tra Mặt nạ, Phân tích Công suất và Phân tích Mắt/Jitter cho phép ghi lại, lưu trữ và phân tích các bản ghi dạng sóng mở rộng. Một loạt các khả năng đo lường và tính toán ấn tượng, các tùy chọn cho bộ tạo dạng sóng tùy ý 25 MHz và giải mã nối tiếp cũng là các tính năng của SDS6000L.

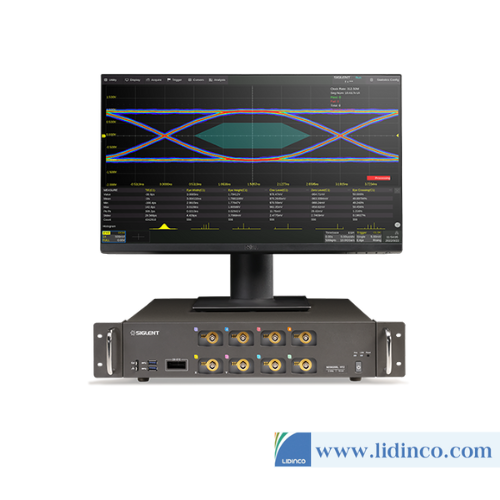

Nó có thể được sử dụng như một máy hiện sóng độc lập bằng cách kết nối với màn hình ngoài và chuột. Nó cũng có thể được điều khiển từ xa qua mạng LAN nhờ máy chủ web tích hợp tiện lợi. Kết hợp với bộ phân phối đồng bộ hóa 64 kênh (SYN64), nhiều mô-đun SDS6000L có thể được tổ chức thành một hệ thống thu nhận tốc độ cao với tối đa 512 kênh. Một lệnh SCPI hoàn chỉnh được đặt qua kết nối mạng LAN 1000M tiêu chuẩn cung cấp khả năng thu thập dữ liệu rất nhanh để tăng tốc các ứng dụng thử nghiệm tự động.

	Bandwidth	Channels	Real time sampling rate	Capture rate	Memory depth	Price
SDS6208L	2 GHz	8 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote
SDS6204L	2 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote
SDS6108L	1 GHz	8 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote
SDS6104L	1 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote
SDS6058L	500 MHz	8 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote
SDS6054L	500 MHz	4 + EXT	5 GSa/s (10 GSa/s ESR) @ each channel	170,000 wfm/s (Normal mode), 750,000 wfm/s (Sequence mode)	500 Mpts/ch (single-channel), 250 Mpts/ch (dual-channel), 125 Mpts/ch (3 or 4 channels)	Call for quote	Request a Quote

Các tính năng chính
8/4 kênh analog + 1 trigger ngoài. Được thiết kế để mở rộng. Kết hợp nhiều đơn vị cho hệ thống thu nhận tốc độ cao với tối đa 512 kênh.
Băng thông lên tới 2 GHz với tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) ở mỗi kênh
Tiếng ồn xung quanh thấp, hỗ trợ thang dọc 0,5 mV/div đến 10 V/div
công nghệ SPO
Tốc độ chụp dạng sóng lên tới 170.000 wfm/s (chế độ bình thường) và 750.000 wfm/s (chế độ tuần tự)
Hỗ trợ các chế độ hiển thị nhiệt độ màu và phân loại cường độ màu 256 cấp
Tổng thời lượng bản ghi 500 Mpts cho cả 4 kênh
Hệ thống kích hoạt kỹ thuật số
Kích hoạt thông minh: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay và Video (hỗ trợ HDTV). Zone Trigger đơn giản hóa kích hoạt nâng cao
Kích hoạt và giải mã bus nối tiếp, hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT và Manchester
Chế độ thu thập phân đoạn (Trình tự), chia độ dài bản ghi tối đa thành nhiều phân đoạn (tối đa 80.000), theo các điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại sự kiện đủ điều kiện
Chức năng ghi dạng sóng lịch sử (History), độ dài dạng sóng được ghi tối đa là 80.000 khung hình
Các phép đo tự động trên hơn 50 tham số, hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, phép đo Gating và các phép đo trên Toán học, Lịch sử, Bộ nhớ và Tham chiếu
4 Dấu vết toán học (8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v.), hỗ trợ trình chỉnh sửa công thức
Các chức năng phân tích dữ liệu phong phú như Tìm kiếm, Điều hướng, Vôn kế Kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Công suất và Phân tích Mắt/Jitter
16 kênh kỹ thuật số (tùy chọn)
Chức năng 25 MHz / bộ tạo dạng sóng tùy ý, tích hợp sẵn nhiều dạng sóng được xác định trước
Các giao diện bao gồm: 4x Máy chủ lưu trữ USB, Thiết bị USB (USBTMC), LAN 1000M（VXI-11/ Telnet/ Socket）, thẻ micro SD, Pass/Fail, Trigger Out, HDMI, 10MHz In、10MHz Out
Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI. Hỗ trợ chuột ngoài và bàn phím.
