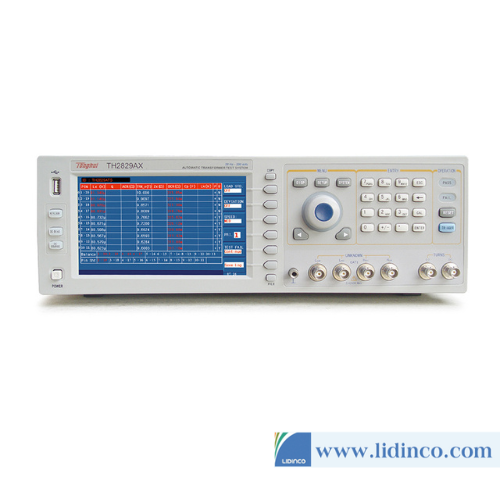

Máy Kiểm Tra Máy Biến Áp Tự Động – Automatic Transformer Tester Tonghui TH2829AX-24 200KHz

Giá: Liên hệ

184 Bình Than, P. Võ Cường, Tp. Bắc Ninh

Thứ 2 - 6: 8h00 - 17h30
Thứ 7: 8h00 - 12h00

Tổng quan

■ Màn hình TFT LCD 7 inch với độ phân giải 800×RGB×480

■ Tần số lên đến 1 MHz, độ phân giải: 0,5 MHz

■ Mức tín hiệu: 5mV-2Vrms, tùy chọn (2Vrms-10Vrms)

■ Bộ nguồn phân cực 0-100mA/0-10V tích hợp, nguồn dòng phân cực 1A/2A tùy chọn

■ Tốc độ kiểm tra lên tới 75 lần/giây

■ Phát hiện đặc tính thuận và nghịch của diode

■ Cải thiện tỷ số vòng dây cao và khả năng kiểm tra máy biến áp ghép nối yếu

■ Cải thiện khả năng kiểm tra DCR

■ Một màn hình có thể chứa tất cả các kết quả kiểm tra quét

■ Hệ thống đánh dấu thời gian: cài đặt tệp bộ nhớ, độ lệch hiệu chỉnh và thời gian khấu trừ

■ Sắp xếp các tham số quét đã chọn

■ Rơle cố định quét tự kiểm tra

■ Phương thức khấu trừ sai lệch linh hoạt

■ Nhiều cách xử lý cho các trường hợp FAIL

■ Chu kỳ kiểm tra thông số đơn để kiểm tra cuộn dây độc lập

■ Tăng cường bảo mật: mật khẩu quản trị viên và người điều hành

■ Khả năng phân tích thống kê tích hợp: Cpk, Cp, Ck, v.v.

■ Có thể sử dụng chức năng đọc mã vạch để chọn tệp cài đặt hoặc quản lý loại sản phẩm thử nghiệm

■ Khả năng lập trình tập tin thiết lập kiểm tra thiết bị ở cấp độ PC tùy chọn

■ Chế độ nâng cấp trực tuyến: USBHOST hoặc RS232

■ Hỗ trợ kết nối mạng nhiều thiết bị thông qua giao diện LAN

■ Tương thích ngược với tệp cài đặt thông số TH2818X/TH2819X

■ Lưu trữ: Nội bộ: 100 nhóm tệp cài đặt để lưu Đĩa U: 500 nhóm tệp cấu hình, dữ liệu kiểm tra định dạng CSV, hình ảnh định dạng GIF

Các ứng dụng

■ Kiểm tra quét máy biến áp chuyển mạch, phân tích đặc tính toàn diện.

■ Kiểm tra quét máy biến áp mạng, phân tích đặc điểm toàn diện

■ Kiểm tra quét đa kênh các thành phần thụ động rời rạc (L, R, C)

■ Gói đường dẫn động rơle, kiểm tra quét đa kênh điện trở tiếp xúc

■ Thử nghiệm quét DCR điện trở DC đa kênh

■ Phân tích thử nghiệm toàn diện nhiều thành phần thụ động trong mạng trở kháng

Thông số kĩ thuật

Model	TH2829LX	TH2829AX	TH2829AX-24	TH2829AX-48
Test Pin(PIN)	20	20	24	48
Test Frequency	20Hz — 200kHz
Display	800×RGB×480 7 inch TFT LCD display
LCR Function	option
Transformer test parameters	Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N
LCR Test Parameters	\|Z\|,Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk
Basic Test Accuracy	LCRZ		0.05%
	DCR、Turn Ratio		0.1%
Signal Source Output Impedance	10Ω、30Ω、50Ω、100Ω
Test Speed (ms/times)	13ms, 90 ms, 370 ms
AC Signal Level	5mVrms — 2Vrms(transformer test, can be customized to 10Vrms), 5mVrms — 10Vrms(LCR function)；50μArms — 100mArms
DC Bias Voltage Source	——	0V — ± 10V；0mA — ± 100mA
DC Bias Current Source	0 — ±1A option(option TH2901) / 0 — ±2A option(option TH2902)
DC Constant Current Source	0mA – ±120mA for diode forward characteristic test
Diode Test	forward test voltage		0 — 9.9999 V
	Reverse test current		0 — 99.999 mA
Comparator	10 bins, PASS/FAIL indication, file counting function
Storage	Internal: 100 sets of configuration file;U disk: 500 sets of configuration files, CSV format test data, GIF format images

Standard
Accessories name	Model
Test line at both ends	TH26004B
Manual transformer scan test fixture	TH1901B
Foot switch	TH1801-001
Transformer test control cable (36 cores) (2H/57S-3036*2/L 1800)	TH26016
Kelvin test lead with box four-terminal insulation and lock	TH26011AS
