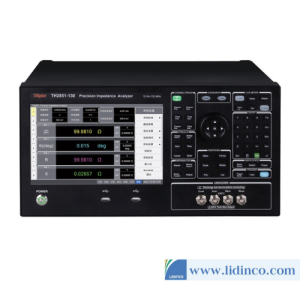

Tổng quan
- Tần số: 10Hz-080MHz.
- Độ chính xác cơ bản: 0,08%
- Công nghệ cầu cân bằng tự động
- Tín hiệu xoay chiều: 5mV-2V
- Độ lệch DC: 0+/-40V, 0+/-100mA
■ Tần số thử nghiệm: 10Hz-080MHz
■ Độ chính xác cao: sử dụng công nghệ cầu cân bằng tự động, cấu hình kiểm tra cặp bốn đầu cuối
■ Tính ổn định và nhất quán cao
■ Tốc độ cao: tốc độ kiểm tra nhanh nhất lên tới 5ms
■ Độ phân giải cao: Màn hình cảm ứng điện dung 10,1 inch, độ phân giải 1280*800
■ Ba phương pháp kiểm tra: kiểm tra điểm, quét danh sách và quét đồ thị
■ Chức năng quét danh sách đa thông số 1601 điểm
■ Đo bốn thông số
■ Chức năng quét đồ họa 4 kênh, mỗi kênh có thể hiển thị 4 đường cong, 16 loại chế độ hiển thị chia đôi màn hình cho các kênh và đường cong
■ Phân loại mạnh mẽ: phân loại 10 loại ở chế độ LCR
■ Chế độ quét đồ họa, mỗi đường cong được sắp xếp riêng
■ Khả năng tương thích cao: Hỗ trợ tập lệnh SCPI, tương thích với KEYSIGHT E4990A, E4980A, E4980AL, HP4284A
Các ứng dụng
■ Thành phần thụ động:
Ước tính tham số trở kháng và phân tích hiệu suất của tụ điện, cuộn cảm, lõi từ, điện trở, thiết bị áp điện, máy biến áp, linh kiện chip và linh kiện mạng
■ Linh kiện bán dẫn
Kiểm tra và phân tích thông số ký sinh của mạch tích hợp trình điều khiển LED Tính năng C-VDC của bộ biến đổi
Phân tích tham số ký sinh của bóng bán dẫn hoặc mạch tích hợp
■ Các thành phần khác
Đánh giá trở kháng của bảng mạch in, rơle, công tắc, cáp, pin
■ Vật liệu điện môi
Đánh giá hằng số điện môi và góc tổn thất của nhựa, gốm sứ và các vật liệu khác
■ Vật liệu từ tính
Đánh giá độ thấm từ và góc mất của ferit, vật thể vô định hình và các vật liệu từ tính khác
■ Vật liệu bán dẫn
Hằng số điện môi, tính dẫn điện và đặc tính C-V của vật liệu bán dẫn
■ Tế bào tinh thể lỏng
Hằng số điện môi, hằng số đàn hồi và đặc tính C-V của tế bào tinh thể lỏng
Thông số kĩ thuật
| Model | TH2851-080 | |
| Display | 10.1 Inches TFT LCD Display 1280×RGB×800, Touch Screen | |
| AC Parameter | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC | |
| DC Parameter | VDC, IDC, DCR | |
| Test Frequency | Range | 10Hz-80MHz |
| Resolution | 1mHz | |
| Relative frequency tolerance | <= ±0.0007% | |
| Test Level | AC Voltage | 5mV—2Vrms |
| Resolution | 1mV | |
| AC Current | 50uA—20mArms | |
| Resolution | 10uA | |
| DC Bias | Voltage | 0V-±40V |
| Resolution | 1mV | |
| Current | 0mA-±100mA | |
| Resolution | 40μA | |
| Test terminal configuration | Four Terminal Pair | |
| Output impedance | 25Ω / 100Ω | |
| Typical Test time(Speed) | Five Shift: 1(Fast)—5(Accuracy) 1: 2.5ms 2: 10ms 3: 40ms 4: 80ms 5: 400ms (Does not include the arithmetic average of the communication time, each frequency test speed will be slightly different) |
|
| Max Accuracy | 1kHz: 0.08% | |
| 1MHz: 0.08% | ||
| 2MHz: 0.5% | ||
| 10MHz: 1% | ||
| 130MHz: 5.0% | ||
| Test Display Range | E means 1,000,000,000,000,000,000 | |
| Cs, Cp | -9.99999EF -+9.99999EF | |
| Ls, Lp | -9.99999EH -+9.99999EH | |
| D | -9.99999E -+9.99999E | |
| Q | -9.99999E -+9.99999E | |
| R, Rs, Rp, X, Z | -9.99999EΩ -+9.99999EΩ | |
| G, B, Y | -9.99999ES -+9.99999ES | |
| Vdc | -9999V -+9999V | |
| Idc | -9999mA -+9999mA | |
| θr | -999999rad -+999999rad | |
| θd | -180.0deg -+180.0deg | |
| Δ% | -999999% -+999999% | |
| Multi-function parameter list scan | 1601 points, each point can be set to average, and each point can be sorted separately | |
| Sweep parameters: measurement parameters, test frequency, AC voltage, AC current, DC BIAS voltage, DC BIAS current | ||
| Graphic scan | parameter | Frequency, ACV, ACI, DCV, DCI |
| Types | Logarithmic, linear, frequency segmentation | |
| Points | 2-1601 | |
| Number of channels | 4 | |
| Number of curves | 4 Per Channel | |
| Split Screen | 14 (Channel and Cruve) | |
| Equivalent circuit analysis | 3-element model: 4, 4-element model: 3 | |
| Sorting | 10 levels of sorting in LCR mode; each curve in scan mode is sorted individually | |
| Interface | RS232C, USB HOST, USB DEVICE, LAN, GPIB, HANDLER, VGA, HDMI | |
| Power-on warm-up time | 60 Minutes | |
| Input Voltage | 100-120VAC/198-242VAC Option, 47-63Hz | |
| Power consumption | Max 150VA | |
| Measurement （WxHxD）mm3 | 428x220x325 | |
| Weight | 14.5kg | |
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Four-end clamp with card | TH26005C |  |
||||
| Fixture | TH26047 |  |
||||
| Short circuit | TH26010 |  |
||||
| Optional | ||||||
| Accessories name | Model | |||||
| Magnetic ring fixture | TH26007A |  |
||||
| Box patch test cable | TH26009B |  |
||||
| Magnetic ring fixture | TH26008A |  |
||||
| Test Fixture | TH26048 |  |
||||
| Test Fixture | TH26062A |  |
||||
| Test Fixture | TH26063 |  |
||||
| High Frequency Test Fixture | TH26018C |  |
||||
| Dielectric test fixture | TH26077 |  |
||||
