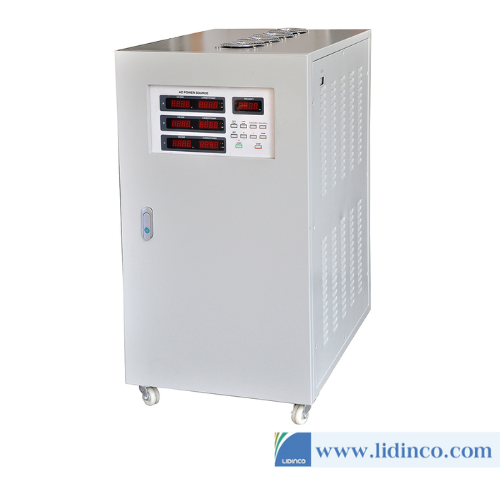

Dòng TFC63 là nguồn điện xoay chiều đầu ra 3 pha, công suất đầu ra từ 500VA đến 800kVA. Áp dụng công nghệ tần số cao PWM & chế độ điều chỉnh IGBT, dòng TFC63 có tần số và điện áp không đổi với độ chính xác cao. Sê-ri TFC63 có thể được sử dụng để mô phỏng lưới của các quốc gia khác nhau, được sử dụng rộng rãi trong các phòng thí nghiệm, hiệu chuẩn và thử nghiệm sản xuất và các ứng dụng quân sự.
★ Điện áp đầu ra: điện áp pha 1~300V, điện áp dòng 1~520V, độ phân giải 0.1V
★ Tần số đầu ra: 45-65Hz có thể điều chỉnh, 50Hz và 60Hz cố định
★ Phím xuất nhanh cho 110/220V và 50/60Hz
★ Độ lệch pha: 120°±2°
★ Màn hình LED hiển thị điện áp, dòng điện, tần số, công suất hoạt động, hệ số công suất có độ chính xác cao
★ Phản hồi tức thời nhanh, thời gian phản hồi không quá 2ms cho tải và dỡ tải 100%
★ Nhiều biện pháp bảo vệ: OVP, OCP, OTP và OLP
★ Tùy chọn: Giao diện RS-232/RS-485 cho điều khiển từ xa bằng PC trên tần số và điện áp đầu ra
★ Tùy chọn: Đầu vào tương tự DC0-5V để điều khiển đầu ra
★ Thông số kỹ thuật và chức năng tùy chỉnh được chấp nhận
| Circuit mode | IGBT/PWM |
| Output | |
| Phase | 3 phase, Phase difference: 120°±2° |
| Low range | Phase voltage 1.0V-150.0V, Line voltage 1.0-260.0V |
| High range | Phase voltage 1.0V-300.0V, Line voltage 1.0-520.0V |
| Frequency | 45-65Hz adjustable, fixed 50Hz and 60Hz
Fast output key for 50/60Hz |
| Voltage accuracy | ±1% (110Vor220V ±10%)
±1.5% (other range) |
| Frequency stability | ≤0.1% |
| Voltage stability | ±1% |
| Harmonic distortion | ±2% (resistive load) |
| Crest factor | 1.41±0.10 |
| Line regulation | ≤1% |
| Load regulation | ≤1% |
| Efficiency | ≥85% |
| Response time | Max. 2ms |
| 3 phase voltage unbalance | Can be connected to unbalanced load, can be used as single phase |
| Meter & Resolution | |
| Frequency meter | 4 digits LED, resolution 0.1Hz |
| Voltmeter | 4 digits LED, resolution 0.1V |
| Ammeter | 4 digits LED, resolution 0.001A / 0.1A |
| Power meter | 4 digits LED, resolution 0.01W/ 0.1kW |
| Insulation | Transformer insulated |
| Preset function | Preset output voltage, output frequency and output voltage floating ratio |
| Fast key function | Fast key for output voltage switch, frequency switch, output voltage floating selection |
| Alarm function | Audio and visual alarm started once protection device is activated. Error code will be displayed. |
| Protection | Fuse switch for input and output;
Fast-response circuit to detect over voltage, over current, over load, over temperature and short circuit; Output will be shut down in protection mode. |
| Cooling | Cooling fan |
| Cabinet protection grade | IP2X |
| Operation environment | 0℃-40℃, ≤90% RH(Non-condensing), Altitude: 1500 feet |
Thông tin đặt hàng
| Model | Total
Capacity |
Max.Current | Input | N.W
(kg) |
G.W.
(kg) |
Dimension
(mm) |
|
| Low range
@110V |
High range
@220V |
||||||
| TFC-6303 | 3KVA | 9A | 4.5A | 1P 220Vac | 75 | 90 | 420W*520H*580D |
| TFC-6306 | 6KVA | 18A | 9A | 3P 380Vac | 150 | 175 | 500W*900H*680D |
| TFC-6310 | 10KVA | 30A | 15A | 3P 380Vac | 170 | 200 | 500W*900H*680D |
| TFC-6315 | 15KVA | 46A | 23A | 3P 380Vac | 200 | 240 | 500W*900H*680D |
| TFC-6320 | 20KVA | 60A | 30A | 3P 380Vac | 260 | 300 | 590W*1100H*800D |
| TFC-6330 | 30KVA | 90A | 45A | 3P 380Vac | 300 | 360 | 590W*1100H*800D |
| TFC-6345 | 45KVA | 136A | 68A | 3P 380Vac | 420 | 500 | 720W*1220H*1080D |
| TFC-6360 | 60KVA | 180A | 90A | 3P 380Vac | 500 | 580 | 720W*1220H*1080D |
| TFC-6375 | 75KVA | 226A | 113A | 3P 380Vac | 530 | 610 | 750W*1300H*1382D |
| TFC-6390 | 90KVA | 272A | 136A | 3P 380Vac | 650 | 730 | 750W*1300H*1382D |
| TFC-63100 | 100KVA | 303A | 151A | 3P 380Vac | 700 | 820 | 750W*1300H*1382D |
| TFC-63120 | 120KVA | 364A | 182A | 3P 380Vac | 800 | 900 | 1380W*1450H*870D |
| TFC-63150 | 150KVA | 454A | 227A | 3P 380Vac | 1000 | 1100 | 1380W*1450H*870D |
| TFC-63180 | 180KVA | 546A | 273A | 3P 380Vac | 1200 | 1320 | 2100W*1650H*1350D |
| TFC-63200 | 200KVA | 606A | 303A | 3P 380Vac | 1400 | 1520 | 2100W*1650H*1350D |
| TFC-63250 | 250KVA | 757A | 378A | 3P 380Vac | 1500 | 1620 | 2100W*1650H*1350D |
| TFC-63300 | 300KVA | 909A | 455A | 3P 380Vac | 1850 | 1970 | 2600W*1800H*1550D |
| TFC-63450 | 450KV | 1363A | 681A | 3P 380Vac | 2200 | 2350 | 2600W*1800H*1550D |
| More models are available at request. | |||||||
