Tổng quan

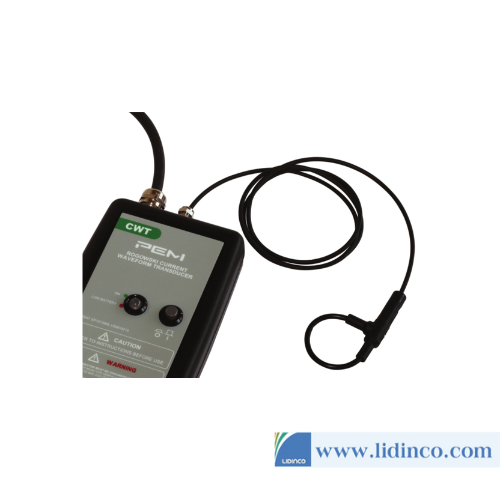

CWTMini50HF là phiên bản đặc biệt của dòng CWTMiniHF.

CWTMini50HF được tối ưu hóa cho các thiết bị chuyển mạch nhanh hơn như SiC và có băng thông tần số cao (-3dB) là 50MHz với cuộn dây 100mm ở độ dày chỉ 3,5mm (độ xúc phạm cực đại 2kV).

Như với phạm vi CWTMiniHF, nó kết hợp một cuộn dây Rogowski được sàng lọc sáng tạo mang lại khả năng miễn nhiễm tuyệt vời đối với nhiễu từ các quá độ dV/dt cục bộ nhanh hoặc điện áp 50/60Hz lớn với hiệu suất tần số cao tuyệt vời.

Phạm vi CWT lý tưởng cho các ứng dụng điện tử công suất, chẳng hạn như theo dõi dạng sóng chuyển mạch bán dẫn hoặc để đo trong môi trường nhiễu điện. Cuộn dây mỏng, linh hoạt, có kẹp xung quanh, dễ sử dụng tái tạo chính xác các dạng sóng dòng điện chuyển đổi nhanh có thể là dạng hình sin, gần như hình sin hoặc dạng xung.

Tiêu chuẩn và Phê duyệt

• Đánh dấu CE
• Được thiết kế và thử nghiệm theo EN 61326-1:2013
• Được thiết kế và thử nghiệm theo EN 61010-1 Phiên bản thứ ba
• PEM Ltd là công ty đã đăng ký ISO9001:2015
• Bằng sáng chế đang chờ xử lý (được cấp bằng sáng chế JP 6438963)

Các ứng dụng

CWTMiniHF và bây giờ là CWTMini50HF MỚI với mức cắt tần số cao (-3dB) là 50MHz có hai lợi thế chính dẫn đầu thị trường:

• Các cuộn dây Rogowski được sàng lọc (còn được gọi là ‘được che chắn’) (bằng sáng chế JP 6438963, RoW đang chờ cấp bằng sáng chế)
• Hiệu suất tần số cao (HF) được tối ưu hóa

Những tiến bộ trong chất bán dẫn điện có nghĩa là các công tắc này hiện có khả năng:

• Điện áp chặn cao hơn;
• Thời gian chuyển đổi nhanh hơn
• … và nhỏ hơn và vận hành ở nhiệt độ cao hơn

CWTMini50HF rất hữu ích để đo dòng điện trong các bộ biến đổi nguồn sử dụng các công nghệ bán dẫn điện mới này, đặc biệt là các thiết bị Silicon carbide (SiC), trong đó thời gian tăng từ 10 đến 50ns cần được sao chép chính xác khi có dV/dt quá độ ≥ 40V/ns.

CWTMini50HF vẫn giữ lại tất cả các lợi ích khác của CWT Rogowski thăm dòMini50HF Trace của chúng tôi

• Kẹp mỏng quanh cuộn dây, đỉnh 2kV,. 3,5mm;
• Hoạt động ở nhiệt độ cao lên đến +125°C
• Trở kháng chèn gần như bằng không

CWTMini50HF mang lại những lợi thế đáng kể cho các phép đo trong các ứng dụng điện tử công suất và năng lượng tốc độ cao.
