Que Đo Dòng Điện Xoay Chiều Tần Số Thấp PEM CWT LF

Ở dạng sóng hiển thị, CWT 300LF đo chính xác thành phần 50/60Hz và phân rã DC với độ lệch kết quả là dưới 0,8% dòng điện cực đại.

Do dung sai cao mà hiệu suất LF (-3dB) được chỉ định cho CWT LF, độ lệch độ lệch có thể dự đoán được và thậm chí có thể được bù khi có kết quả xử lý hậu kỳ.

Đo công suất (Chất lượng)

Giống như đầu dò LFR có lẽ ứng dụng phổ biến nhất cho CWT LF là để đo công suất trong đó đầu dò thường được sử dụng cùng với máy phân tích công suất.

CWT LF có:

• Lỗi pha cực thấp từ 10Hz lên đến vài 100kHz
• Sàn tiếng ồn rất thấp.
• Dễ sử dụng, kẹp quanh cuộn dây
• tuyến tính xuất sắc
• Độ chính xác tốt với vị trí dây dẫn trong vòng lặp.

Do đó, CWT LF là lý tưởng để đo dòng điện trong các ứng dụng đo công suất (chất lượng)

CWT LF khác với LFR ở chỗ nó có:

• Xếp hạng hiện tại cao hơn
• Lỗi pha tốt hơn trong phạm vi vài kHz (ngưỡng cao hơn trong phạm vi MHz)
• Hiệu suất tần số thấp tốt hơn ở> 3000A

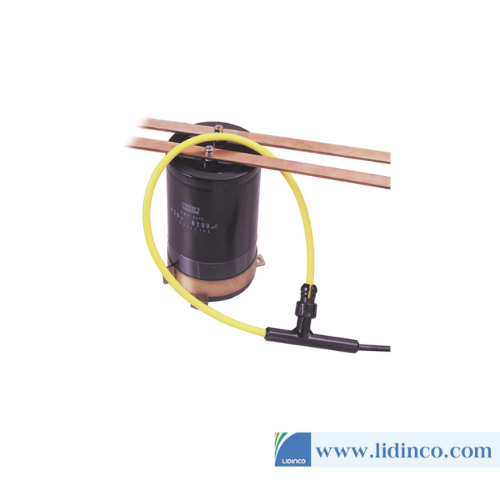

Ứng dụng điện tử công suất – Bộ chỉnh lưu  công suất cao, Xả tụ điện phân và Bộ cắt phanh

Phạm vi CWT LF có khả năng đo dòng điện lớn ở tần số thậm chí dưới 1Hz, dạng sóng PWM với thời gian BẬT là vài mili giây hoặc các xung đơn trong thời gian dài.

Không giống như máy biến dòng hoặc các cảm biến dựa trên từ tính khác, cuộn dây Rogowski không bị giới hạn bởi sản phẩm I.t, không có vật liệu từ tính để bão hòa CWT LF có thể đo dòng điện lớn ở tần số thấp, chẳng hạn như dòng điện gặp phải trong bộ chỉnh lưu công suất cao, xả tụ điện và bộ cắt phanh.

Các ứng dụng khác bao gồm:

• Các ứng dụng tần số rất thấp hiện tại
• Dòng sự cố
• Ứng dụng xung điện
