Tổng quan
- Tần số 20Hz-300kHz.
- Độ chính xác cơ bản: 0,05%
- Tín hiệu xoay chiều: 5mV-10V, 50uA-100mA
- Độ lệch DC: 0+/-10V, 0+/-100mA
- Quét đồ họa
■ Màn hình TFT LCD 7 inch 800×RGB×480
■ Độ chính xác cơ bản: 0,05%
■ Kiểm tra tần số tín hiệu 300kHz, độ phân giải 1mHz, đầu vào tần số 5 chữ số
■ Lựa chọn nguồn tín hiệu mạnh nhất:
Mức kiểm tra AC có thể lập trình 10V/100mA
Nguồn DC có thể lập trình 10V/100mA
Nguồn áp DC độc lập 10V/50mA
Nguồn dòng DC bên trong 1A (tùy chọn)
Nguồn phân cực bên ngoài 120A (tùy chọn)
■ Tốc độ kiểm tra tối đa: 9ms/lần
■ Hiển thị đồng thời 4 loại thông số kiểm tra
■ Chức năng quét danh sách 201 điểm
■ Chức năng phân tích đồ họa/quét đường cong liên tục
■ Bộ nhớ trong gồm 100 bộ tệp cài đặt LCRZ và 10 bộ ảnh GIF
■ Các tệp dữ liệu CSV và hình ảnh GIF có thể được lưu trực tiếp vào bộ lưu trữ USB

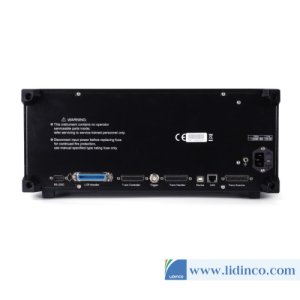

■ XỬ LÝ, USB, LAN, RS232C, GPIB (tùy chọn), giao diện DCI
Tóm lược

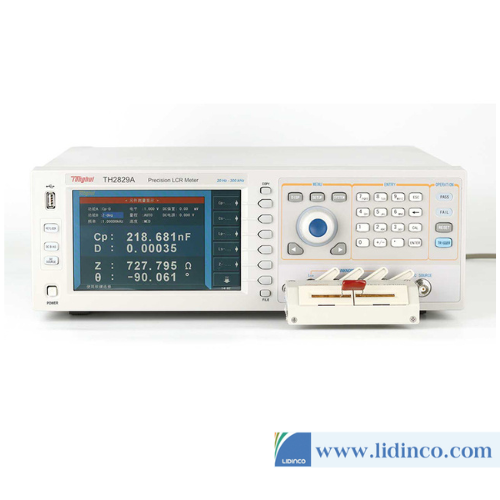

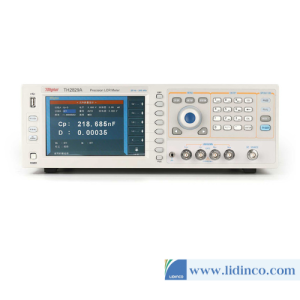

■ Nhờ công nghệ đo trở kháng hàng đầu và kinh nghiệm R&D phong phú, Tonghui liên tục giới thiệu sản phẩm đo trở kháng tiêu biểu — Máy phân tích thành phần tự động sê-ri TH2829 là một sản phẩm tuyệt vời khác mà chúng tôi đã sản xuất. Máy phân tích thành phần tự động sê-ri TH2829 có tốc độ kiểm tra cao hơn, toàn diện hơn chức năng phân tích và trải nghiệm tương tác giữa người và máy tính thân thiện bằng cách áp dụng bộ xử lý tốc độ cao mới nhất và hệ thống phần mềm mới. Mạch đo được thiết kế tốt và các thuật toán được tối ưu hóa giúp nâng cao hơn nữa độ ổn định thử nghiệm của điện dung có D thấp và cuộn cảm có Q cao. Thiết bị được cung cấp mức thử nghiệm 10V AC, dòng điện phân cực 10V/100mA và dòng điện một chiều 10V/50mA độc lập, thuận tiện cho việc áp dụng trong thử nghiệm tất cả các loại thiết bị chủ động/thụ động. Hiển thị thông số chính/phụ, thiết kế hệ thống hiển thị nâng cao, quét danh sách 150 điểm và khả năng phân tích đồ họa của nhiều thông số đáp ứng hầu hết các yêu cầu ứng dụng của khách hàng.
Nhờ ứng dụng thế hệ vi xử lý mới, thiết bị có khả năng xử lý dữ liệu mạnh mẽ hơn. Các kết quả kiểm tra có thể dễ dàng được lưu trữ trong đĩa U hoặc tải lên PC cao hơn hoặc mạng thông qua nhiều giao diện, thúc đẩy tự động hóa kiểm tra và hiệu quả kiểm tra.
Tần số thử nghiệm của dòng TH2829 là 20Hz-300kHz, 20Hz500kHz và 20Hz-1MHz. Thiết bị có độ chính xác kiểm tra là 0,05% và tốc độ kiểm tra cao nhất là 9ms/lần. Được trang bị nhiều giao diện HANDLER, USB, LAN, RS232C, DCI, GPIB (tùy chọn) cũng như nguồn tài nguyên phong phú, thiết bị sẽ mang lại trải nghiệm hiệu suất chi phí tuyệt vời cho khách hàng.
Máy phân tích thành phần tự động sê-ri TH2829 hoàn toàn phù hợp với các yêu cầu kiểm tra của tất cả các loại tiêu chuẩn công nghiệp và quân sự.
Thông số kĩ thuật
| Model | TH2829A | |||
| Frequency of test signal | 20Hz—300kHz | |||
| Minimum resolution | 1mHz, 5-digit frequency input | |||
| Accuracy | 0.05% | |||
| Display | 800×RGB×480 7-inch TFT LCD display | |||
| ACLevel | Voltage range of test signal | 5mV—10Vrms | ||
| Minimum resolution of voltage | 100μV, 3-digit input | |||
| Accuracy | ALC ON | 10% x set voltage + 2mV | ||
| ALC OFF | 6% x set voltage + 2mV | |||
| Current range of test signal | 50μA—100mA | |||
| Minimum resolution of current | 1μA, 3-digit input | |||
| Accuracy | ALC ON | 10% x set current + 20μA | ||
| ALC OFF | 6% x set voltage + 20μA | |||
| DCbias voltage source | Voltage/Current range | 0V— ±10V / 0mA—±100mA | ||
| Resolution | 0.5mV / 5μA | |||
| Voltage accuracy | 1% x set voltage + 5mV | |||
| ISO ON | Be used for the bias test of inductance and transformer | |||
| AC Source impedance | ISO ON | 100Ω | ||
| ISO OFF | 30Ω、50Ω、100Ωselectable | |||
| DCR Source impedance | 30Ω、50Ω、100Ωselectable | |||
| DCIndependent voltage source | Voltage/current range | 0V— ±10V / 0mA—±50mA | ||
| Resolution | 0.5mV / 5μA | |||
| Voltage accuracy | 1% x set voltage + 5mV | |||
| Output resistance | 100Ω | |||
| Test parameters of LCR | |Z|,Y|, C, L, X, B, R, G, D, Q, θ, DCR,Vdc-Idc | |||
| Parameter display of test page | Two sets of main/sub parameters, the second set can be set as ON/OFF; There can be 10 pages of list sweep and 15 points per page at most;Multiple parameters continuous sweep graphical analysis. | |||
| Basic accuracy | LCR test parameter | 0.05% | ||
| Calibration | Warm-up time ≥ 30 seconds;
Environment temperature: 23±5ºC; Signal voltage: 0.3Vrms-1Vrms Zeroing: After OPEN or SHORT; Length of test cable: 0 m |
|||
| Measurement time(≥10 kHz) | Fast: 9 ms / time. Medium: 67 ms / time. Slow:187 ms / time. Plus the refresh time of display character | |||
| Display range ofLCR parameter | Z, R ,X,DCR | 0.00001Ω — 99.9999MΩ | ||
| |Y|,G,B | 0.00001μs — 99.9999s | |||
| C | 0.00001pF — 9.99999F | |||
| L | 0.00001μH — 99.9999kH | |||
| D | 0.00001 — 9.99999 | |||
| Q | 0.00001 — 99999.9 | |||
| θ(DEG) | -179.999º — 179.999º | |||
| θ(RAD) | -3.14159 — 3.14159 | |||
| Δ% | -999.999% — 999.999% | |||
| Equivalent circuit | Serial, Parallel | |||
| Range mode | Auto, Hold | |||
| Trigger mode | Internal, Manual, External, Bus | |||
| Average times | 1-256 | |||
| Calibration function | Open, short calibration with full frequency or dot frequency, Load | |||
| Math operation | Direct reading, ΔABS, Δ% | |||
| Delay time setup | 0-999, minimum resolution: 100us | |||
| Comparator | 10-bin sorting, BIN1-BIN9, NG, AUX | |||
| Bin counter | ||||
| PASS/FAIL on front panel, LED indication | ||||
| List sweep | ·201 -point list sweep function
·List sweep of frequency, AC voltage/ current, internal/external DC bias voltage/current and independent DC source voltage can be performed on each page. Each sweep point can be sorted separately. |
|||
| Graphical analysis | ·Graph scanning and analysis of frequency, AC level and DC bias can be performed.
·Set the sweep start point, end point and each sweep point. ·Display the maximum value, minimum value and read any of the chosen sweep point ·Scanning graphs can be stored into internal or external USB memory. |
|||
| Internal nonvolatilememory | 100 sets of LCRZ setting files memory 201 times test results 10 sets of GIF image, CSV data files | |||
| External USB memory | ·GIF image, CSV data files
·LCRZ setting files memory ·Test data can be stored via USB memory directly. |
|||
| Interface | 1A bias current source | 1A DC bias current source (optional) can be stalled | ||
| I/O interface | HANDLER on rear panel | |||
| SCI | USB、RS232C | |||
| PCI | GPIB(optional) | |||
| NI | LAN | |||
| Memory interface | USB HOST(front panel) | |||
| General Specifications | ||||
| Operating temperature and humidity | 0℃－40℃, ≤ 90%RH | |||
| Power supply | Voltage | 99V－121V， 198V－242V AC | ||
| Frequency | 47Hz－63Hz | |||
| Consumption | Max. 80 VA | |||
| Dimension(W×H×D) | 400mm × 132mm × 385mm | |||
| Weight | Approx.13 kg | |||
Accessary
| Standard | ||||||
| Accessories name | Model | |||||
| Fixture | TH26048 |  |
||||
| Short circuit | TH26010 |  |
||||
| Kelvin test lead with box four-terminal insulation and lock | TH26011AS |  |
||||
